HAKEL Svodič I+II HLSA 6,5 PV 600 M impulsních proudů a rázového přepětí, zapojení Y, pro fotovoltaiku

HAKEL Svodič I+II HLSA 6,5 PV 600 M impulsních proudů a rázového přepětí, zapojení Y, pro fotovoltaiku

Značka
HAKEL
Kód ELFETEX
11.476.015
EAN
8590681172193
Kód výrobce
16362
Recyklační poplatek vč. DPH
0,53 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

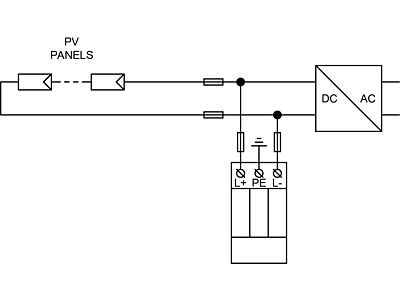

Svodiče impulzních proudů a rázového přepětí typu T1+T2 pro fotovoltaické (PV) systémy v U nebo Y zapojení. Výhodou zapojení Y oproti U je odolnost vůči zemnímu spojení pracovních vodičů a nulový reziduální (svodový) proud vodičem PE. Jednotlivé varistorové sekce zapojené mezi svorky L+, L- a PE jsou opatřeny interními odpojovači, které jsou aktivovány při poruše (přehřátí) varistorů a jsou schopny přerušit DC proud. Speciální konstrukce vnitřního odpojovače dovoluje instalaci bez předřazeného předjištění. Instalují se na DC straně v PV aplikacích s vnějším LPS, kde není dodržena dostatečná vzdálenost „s“. Jsou vhodné pro hladinu LPL III nebo IV. Zajišťují vyrovnávání potenciálů plusových a mínusových sběrnic PV systémů a likvidaci transientních přepětí vznikajících při atmosférických výbojích (včetně přímého úderu blesku do PV systému) nebo spínacích procesech. Označení M specifikuje konstrukční provedení s výměnným modulem. Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, IEC 61643-32:2017, ČSN CLC/TS 50539-12, ČSN 33 2000-7-712 ed. 2.
  • Značka HAKEL
Kombinované svodiče typ 1
  • Způsob montáže DIN lišta 35 mm
  • Bleskový impulsní proud (10/350) 6.5 kA
  • Montážní velikost 3 TE
  • Vyfukovací Ano
  • Testovací třída Typ 1 a 2
  • Signalizace na zařízení Optický
  • Max. trvalé napětí DC 600 V
  • Stupeň krytí (IP) IP20
  • Max.PV-napětí 500 V
  • Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 25 mm²
  • Ochranná úroveň ( DC+,DC-) 2.5 kV
  • Ochranná úroveň ( DC+,DC-PE) 2.1 kV
  • Specifická energie (W/R) 10.56 kJ/Ohm
  • Forma sítě DC Ano
