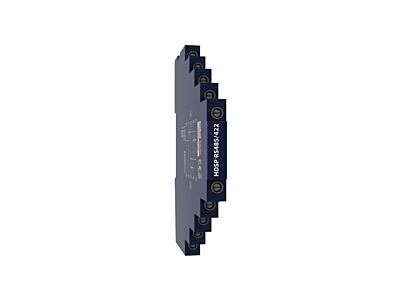

Svodič HDSP RS485/422

Dvoustupňová přepěťová ochrana zařízení sběrnice RS485/422 v konfiguraci Full-Duplex. Instalují se těsně před chráněné zařízení a na rozhraní zón LPZ 1 – 2 a vyšších. Zvyšují úroveň EMC připojeného zařízení proti spínacím a atmosférickým přechodným jevům zkoušeným podle ČSN EN 61000-4-2 (ESD úroveň 4), ČSN EN 61000-4-4 (EFT úroveň 4) a ČSN EN 61000-4-5 (rázový impulz úroveň X = 6 kV). Zapojení modulu umožňuje využít pracovní rozsah budičů sběrnice podle standardu TIA/EIA-485-A v rozsahu -7 V až +12 V  (common-mode voltage range). Zapojení modulu umožňuje využít plnou rychlost sběrnice 10 Mb/s podle standardu TIA/EIA-485-A nebo TIA/EIA-422-B. Vysokorychlostní proudová ochrana datové linky X1-2, X3-4, X5-6, X7-8 200 mA. Pro rozšířenou ochranu vodiče společné reference a stínění sběrnice použijte přídavný modul 1GDT/70. Instaluje se dle normy: ČSN EN 62305 ed. 2.
