NG ENERGY Rozvaděč FVE 53 7035.01 RAC-40 ASABOX, funkce Backup, IP65

AC rozváděč je určen pro nástěnnou montáž s krytím IP65 a je navržen pro připojení a řízení třífázové fotovoltaické elektrárny, zejména se střídači typu GoodWe, Growatt, Solax a obdobnými zařízeními.

Rozváděč slouží k přepínání záložního napájecího okruhu a k řízení odpojení zdroje od distribuční soustavy na základě signálu HDO N 0 % od provozovatele distribuční soustavy. Přepínání mezi provozem ze sítě a záložním napájením ze střídače je realizováno prostřednictvím výkonových stykačů.
V případě výpadku distribuční soustavy dojde k oddělení objektu od DS a napájení je převedeno na výstup střídače. V záložním režimu je napájen celý objekt, proto je nutné kontrolovat zatížení při výpadku elektrické energie, aby nedošlo k přetížení, protože jeho funkce přepne na zálohu střídače celý dům.

Rozváděč dále umožňuje připojení externího nouzového STOP tlačítka pro odpojení technologie.
Konstrukční řešení minimalizuje zásahy do stávajícího hlavního rozváděče objektu.

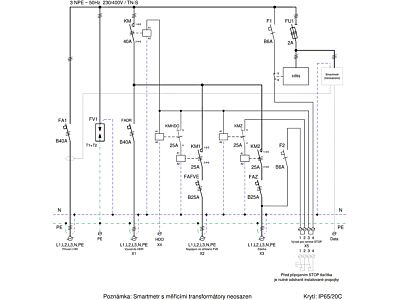

Rozváděč obsahuje:
• společné rozpadové místo
• kompletní jištění AC větví
• vyhrazený prostor pro instalaci měření (Smartmeter).

Smartmeter ani měřicí transformátory nejsou standardně osazeny. V případě dodání měřicí soustavy investorem je možné jejich odborné osazení do rozváděče.
Součástí rozváděče je PV symbol (štítek) dle požadavků značení fotovoltaických instalací.
Rozváděč je dimenzován pro objekt s hlavním jističem 3×40 A (umístění ve sloupku).

Přepnutí mezi provozními režimy je realizováno stykači, přičemž dochází ke krátké časové prodlevě při změně stavu. Nejedná se o bezvýpadkové řešení.
Rozváděč není určen k instalaci na přímém slunečním záření. Musí být umístěn v prostoru chráněném před dlouhodobým působením přímého slunce a nadměrným tepelným zatížením.
Na přání je možné dodat zámek krytu přístrojové části jako samostatné příslušenství. (typ 58038).

Fotovoltaický rozvaděč RAC-40
- funkce BACKUP - ANO
- pro sřídače např. GoodWe, Growatt, Solax apod. do 10kW
- přívod 40A/vývod 40A HDR, ON-GRID 25A, BACKUP 25A

Parametry:

• Svodič přepětí 1x AC T1+T2, (B+C), 4-pól., T1 Iimp=12,5kA, In=25kA, Imax=50kA, Up 1,6kV
• Hlavní jistič 1x jis. 40A/3P/B 10 kA - přívod z HDR (hlavní domovní rozvaděč)
• Relé 1x hlídací napěťové 3F relé
• Vývodka 2x MV-32 IP68 ; 2x MV-25 IP68 ; 4x MV-16 IP68
• ČSN EN 61439-2 ed.3, příloha DD
• proudový chránič NE
• jističe ANO
• hmotnost 8,19 kg
