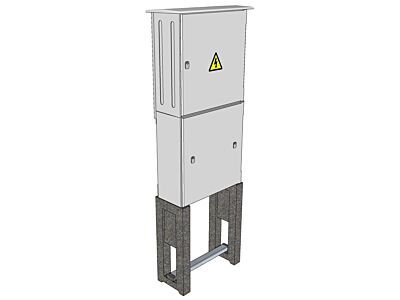

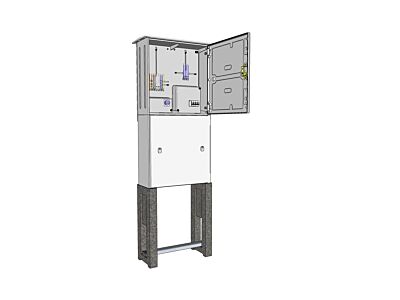

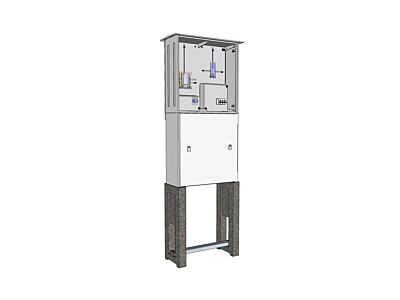

ELPLAST Rozvaděč PER 2F/3f/40 pilíř FVE ČEZ/EON (EG.D)

Elektroměrový rozvaděč pro jeden dvousazbový třífázový elektroměr pro odběry s instalovanou výrobnou elektřiny (FVE, KOG, MVE...) o výkonu do 100 kW s hlavním jističem do 40 A a vypínačem instalace. Rozvaděč je vydrátován silovými vodiči CY 6  mm2. Rozváděč je určený pro měření s instalovanou výrobnou nebo záložním zdrojem.

Elektroměrový rozvaděč vhodný pro měření odběru rodinných domů s instalovanou výrobnou nebo záložním zdrojem. Rozvaděč lze rozšířit na měření do 63A.

Jedná se o rozváděč doplněný o přístroje, které předepisuje distributor, pokud je za měřením istalovaný zdroj. Tento rozváděč je nutný pokud je součástí isntalace odběru fotovoltaická elektrárna, UPS nebo jiný zroj elektrické energie.

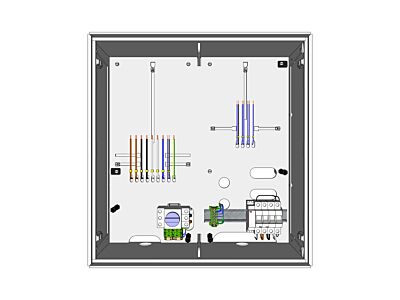

Skříně PER jsou certifikovány EZÚ Praha. Jednotlivé skříně lze kombinovat i s jinými skříněmi systému Modul a lze je osazovat do plastových pilířů. Kombinaci však doporučujeme konzultovat s výrobcem. Řešení skříní je vhodné pro osazení do pilířů, nebo do fasád, kde tato sestava nenaruší vzhled, jako několik skříní různých rozměrů. Sestavy lze kombinovat s dveřmi na jeden nebo dva moduly. Prostor pod přístrojovou deskou je využit pro jističe, svorky a můstek PEN 7.

Hlavní jistič je osazován na lištu DIN až při montáži dle podmínek stanovených energetickým podnikem. Rozvaděč je z výroby osazen jednofázovým jističem pro jištění sazbového spínání.

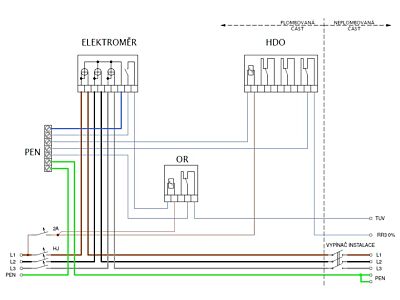

Zapojení elektroměrových rozvaděčů je provedeno, není-li v objednávce specifikováno jinak, dle jednotlivých schémat v katalogu.

Obsah balení

• vypínač instalace
• ovládací relé
• jistič pro sazbový spínač LTN-2B-1
• základ pilíře
• neobsahuje hlavní jistič

Specifikační body

• systém rozvaděčů Modul
• pro měření odběru elektrické energie s instalovanou výrobnou nebo záložním zdrojem
• robustní pevný kompozitní skelet z SMC
• jednoduché osazení bez zednických prací
• bezúdržbovost
• vypínač instalace na vývodu mimo plombovanou část
• jistič LTN-2B-1 10kA OEZ
• možnost rozšíření o přípojkovou a plynoměrovou skříň
• 3 roky záruka
