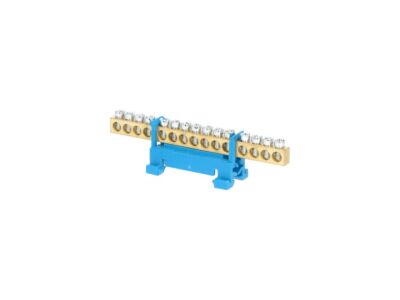

ELEMAN Můstek N 15 rozbočovací modrá

ELEMAN Můstek N 15 rozbočovací modrá

Značka
ELEMAN
Kód ELFETEX
10.074.792
EAN
8592847000265
Kód výrobce
1000008
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Můstek N 15 (svorkovnice 15x16mm2), nekrytý IP00, modrý, 63A, na DIN, rozměr 108x23x28mm. Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
  • Značka ELEMAN
Svorky hlavního vedení
  • Počet pólů 1
  • Jmenovitý proud 63 A
  • Typ připojení Šroubovací
  • Způsob montáže Na DIN lištu
  • Výška 28 mm
  • Šířka 108 mm
  • Hloubka 23 mm
  • Počet vstupů 15
  • Bezpečné na dotyk Ne
  • Vhodný pro vodiče s jemnými drátky Ne
  • Vhodné pro pevná jádra Ano
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemno drátové vodiče bez koncovek Ne
  • Vhodné pro jemně zapojené vodiče Ne
  • Vhodné pro jemně zapojené vodiče bez koncovek Ne
  • Přístup průřezu vodiče 1.5 - 16 mm²
  • Přístup průřezu vodiče AWG 6 - 16 mm²
