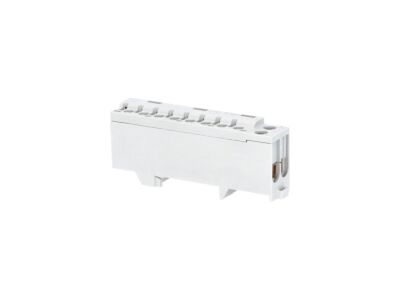

Můstek A 2+8-S bezšroubový krytý šedý

Můstek A 2+8-S bezšroubový krytý šedý

Značka
POLLMANN
Kód ELFETEX
11.529.243
EAN
4025221082327
Kód výrobce
1000575
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Můstek A 2+8S bezšroubový, krytý IP20, šedý, 80A, na DIN, rozměr 90x18x35mm. Rozbočovací svorky - můstky na nosnou lištu jsou hojně používány v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme spojit více vodičů na jeden potenciál. Používá se např. jako nulový můstek “N” nebo jako můstek pro ochranný vodič “PE”. Můstky se vyrábí jako nekryté (IP00) nebo kryté (IP20), v barevných variantách šedá, černá, modrá a zelená a zeleno-žlutá. Počet připojovacích míst je od 7 až do 15 o max. průřezu 16 mm2. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu). Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné.
  • Značka POLLMANN
Svorky hlavního vedení
  • Jmenovitý proud 80 A
  • Způsob montáže Na DIN lištu
  • Šířka 18 mm
  • Výška 35 mm
  • Hloubka 89.3 mm
  • Typ připojení Bezšroubové
  • Počet vstupů 10
  • Počet pólů 1
  • Bezpečné na dotyk Ano
  • Vhodný pro vodiče s jemnými drátky Ne
  • Vhodné pro pevná jádra Ano
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemno drátové vodiče bez koncovek Ne
  • Vhodné pro jemně zapojené vodiče Ne
  • Vhodné pro jemně zapojené vodiče bez koncovek Ne
  • Přístup průřezu vodiče 1.5 - 16 mm²
  • Přístup průřezu vodiče AWG 6 - 16 mm²
