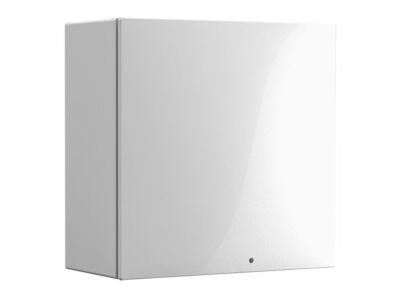

SILENT ECO A 100/GL 4353370 IPX5 tichý malý radiální ventilátor.

Skříň

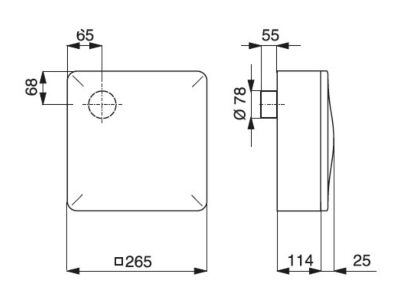

Skříň je z ABS, barva bílá RAL 9016. ECO-A má výtlak směrem dozadu, průměr výtlačného hrdla je 78 mm. ECO-U má výtlak dozadu (Z) nebo nahoru (H), pro potrubí s průměrem 75–80 mm. ECO-A F90 má výtlak zadního vývodu pro průměr 100 mm. Na výtlaku je zpětná klapka. Montáž je na stěnu, pod omítku nebo do podhledu. Čelní mřížka obsahuje filtr a tlumič hluku.

Oběžné kolo

Oběžné kolo je radiální s dopředu zahnutými lopatkami, nalisované na vnějším rotoru.

Motor

Motor je asynchronní s vnějším rotorem, vysokou účinností a nízkou spotřebou. Motor má kuličková ložiska a je vybaven termopojistkou proti přetížení, max. teplota okolí je 40 ˚C. Krytí IPX5.

Svorkovnice

Svorkovnice je přístupná po demontáži čelní mřížky ve skříni ventilátoru.

Regulace otáček

Regulace otáček se provádí elektronickými regulátory. K dispozici jsou též dvourychlostní ventilátory ECO-U GL, ECO-A GL.

Varianty

• Z – zadní vývod (pouze provedení pod omítku U)
• H – horní vývod (pouze provedení pod omítku U)
• GL– dvouotáčkové provedení
• F90 – protipožární provedení

Montáž

Montáž u ECO-U se provádí pod omítku nebo do podhledu, v horizontální i vertikální poloze. Nástavec pro odsávání vedlejších prostor lze podle potřeby umístit ze tří stran skříně, viz obrázek. Ventilátor se dodává sestavený, skříň je zakryta dočasným víkem proti znečištění a po montáži se nahradí čelní deskou, která je volně přiložena. Na zvláštní objednávku lze dodat skříň, motor, ventilátor a čelní desku samostatně. Nepřesnost zazdění je možno vyrovnat pootočením čelní mřížky až o cca 10˚. Montáž ECO-A se provádí na stěnu nebo na podhled.

Příslušenství

Provedení U neobsahuje nástavec pro odsávání vedlejších prostor, nutno objednat samostatně.

Pokyny

Ventilátory jsou vhodné pro velmi náročné interiéry, architektonická řešení a pro odvod pachů přímo ze sanitární keramiky.
