TeSys Deca Snap-in: Nová generace motorových spouštěčů a stykačů

Schneider Charge

AC Wallbox pro rodinné domy

Digitalizace průmyslu, tlak na zkracování montážních časů a nedostatek kvalifikovaných pracovníků nutí výrobce rozvaděčů i montážní firmy hledat efektivnější řešení. Schneider Electric na tyto požadavky reaguje uvedením nové řady TeSys Deca Snap-in, která přináší inovativní technologii připojení pro motorové jističe, stykače a související příslušenství. Technologie Snap-in současně nahrazuje dosavadní varianty s pružinovými svorkami, jejichž prodej bude ukončen 30. září 2026.

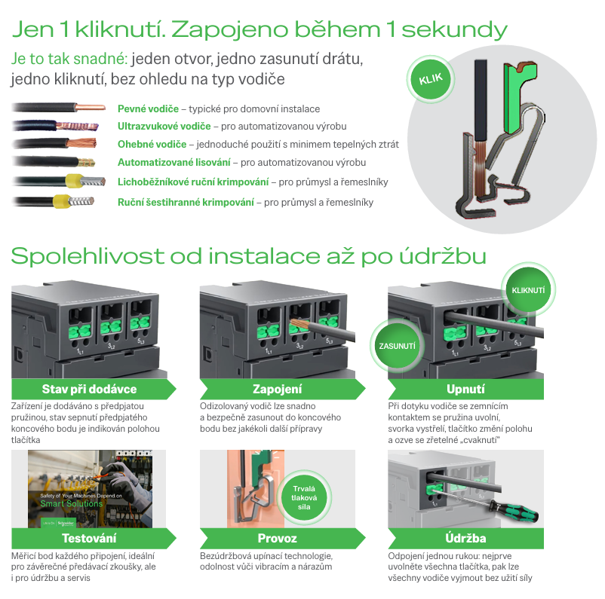

Klíčovým prvkem nové řady je bezšroubová svorka Snap-in, která umožňuje připojení pevných i ohebných vodičů bez použití dutinek. Odizolovaný vodič stačí zasunout do předepnuté svorky, která jej automaticky zajistí konstantní kontaktní silou. Tím odpadá potřeba nářadí i dodatečné úpravy vodičů, což výrazně zjednodušuje montáž. Technologie podporuje vodiče až do průřezu 6 mm² a je kompatibilní i s ultrazvukově zhutněnými nebo automaticky krimpovanými vodiči.

Dostupné varianty Schneider Charge podle výkonu, fáze připojení a provedení kabelu nebo zásuvky:

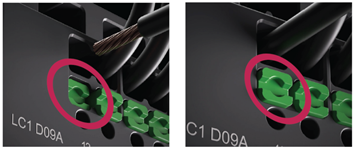

Významnou technickou výhodou je integrovaná kontrola správného připojení. Po zasunutí vodiče uvolní mechanismus předepnutou pružinu, což je signalizováno třemi nezávislými způsoby: slyšitelným kliknutím, hmatovou odezvou a viditelnou změnou polohy indikátoru. Tím se eliminuje nejistota při zapojování a snižuje riziko chybného připojení.

Snap-in přináší také měřitelné provozní přínosy. Ve srovnání se šroubovými svorkami může být zapojení až o 96 % rychlejší, přičemž u stykače s více vodiči lze ušetřit až šest minut montážního času. Oproti pružinovým svorkám dosahuje úspora až 80 %. Tyto parametry mají zásadní význam zejména při sériové výrobě rozvaděčů nebo opakovaných instalacích motorových vývodů.

Z konstrukčního hlediska nabízí svorky trvalé bezúdržbové spojení odolné vůči vibracím a rázům. Každý připojovací bod obsahuje integrovaný testovací bod pro měření a diagnostiku během uvádění do provozu nebo servisních zásahů. Výhodou je rovněž možnost rychlého odpojení vodičů bez použití síly.

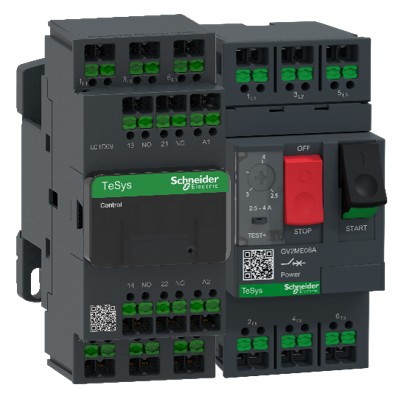

Produktová řada zahrnuje motorové jističe TeSys Deca Snap-in a 3pólové stykače pro řízení motorů do 15 kW při 400 V. Systém doplňuje široké portfolio pomocných kontaktů, přípojnic, reverzačních sad a sestav pro spouštění hvězda-trojúhelník. Díky jednotné platformě mohou projektanti i výrobci rozvaděčů vytvářet kompletní motorové vývody s minimálním počtem komponent a vysokou mírou standardizace.

Schneider Charge Pro

AC Wallbox pro prémiové instalace

TeSys Deca Snap-in tak nepředstavuje pouze novou variantu připojení, ale komplexní systém navržený pro rychlejší montáž, vyšší provozní spolehlivost i míru automatizace výroby. Pro technicky orientované uživatele jde o zajímavý krok směrem k efektivnějšímu návrhu a realizaci motorových aplikací.
