NSGAFŐU 3kV 1x16 mm²

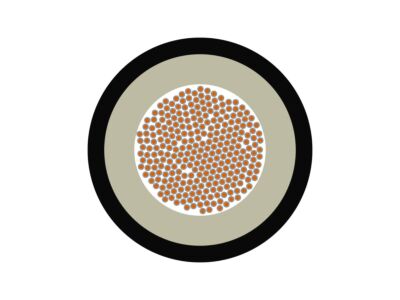

main product photo
Obrázek je pouze ilustrativní.

NSGAFŐU 3kV 1x16 mm²

Značka
LAPP
Kód ELFETEX
10.662.021
EAN
4044773090994
Kód výrobce
1600305
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

Připojovací a ovládací kabel; 1X16; Certifikováno VDE; U0/U: 1.8/3 kV; Pevné uložení

Výhody

  •  Kabel certifikovaný dle VDE konstrukčního typu NSGAFÖU, se zkušební značkou ◁VDE▷ potvrzující ověřenou bezpečnost a kvalitu.
  •  Díky vysoké mechanické pevnosti lze použít pro instalace odolné proti zkratu a zemnímu spojení do 1000 V.

Použití

  •  Pro zapojení vnitřních obvodů strojů.
  •  Vhodný pro zapojení uvnitř rozvaděčů.
  •  Splňuje normy pro použití v kolejových vozidlech a autobusech.
  •  Vhodné pro použití v infrastruktuře pro nabíjení střídavým a stejnosměrným proudem pro elektromobilitu.
  •  Pro pevné uložení do trubek a uzavřených instalačních kanálů.
  •  Lze použít v suchém a olejovém prostředí.
  •  Možnost flexibilního použití do -25 °C.

Parametry:

  • Jmenovité napětí U0/U: 1.8/3 kV AC rms dle IEC
  • Zkušební napětí 6 kV
  • Max. odpor vodiče při teplotě 20 °C 1,24 Ω/km
  • Rozměr kabelu 1X16
  • Jmenovitý průřez vodiče (mm2) 16 mm²
  • Materiál vodiče Pocínovaná měď
  • Konstrukce vodiče IEC 60228 třída 5: z jemných drátů
  • Včetně ochranného vodiče Ne
  • Počet žil 1
  • Stíněné Ne
  • Max. vnější průměr 13 mm
  • Tvar kabelu Kulaté
  • Základní materiál izolace žil Pryž
  • Barva izolace přírodní
  • Základní materiál obalu Pryž
  • Oblast použití Pevné uložení
  • Pro torzní namáhání Ne
  • Minimální poloměr ohybu, pevné uložení 6 x vnější průměr
  • Minimální poloměr ohybu v mm, stacionární 78 mm
  • Minimální poloměr ohybu, příležitostně pohyblivé 10 x vnější průměr
  • Minimální poloměr ohybu v mm, příležitostně pohyblivé použití 130 mm
  • Teplota, pevné uložení -40 °C do 90 °C
  • Min. montážní teplota -25 °C
  • Max. montážní teplota 80 °C
  • Min. skladovací teplota -25 °C
  • Skladovací teplota max. 80 °C
  • Odolnost proti plameni Ano
  • Odolnost proti plameni dle IEC 60332-1-2
  • Odolnost proti UV záření Ano
  • Odolné proti povětrnostním vlivům Ne
  • Odolnost proti ozónu Ne
  • Bez halogenů Ne
  • Odolnost proti olejům Ano
  • Odolnost proti olejům dle VDE 0207-21
  • Bez PWIS Ne
  • Trvale ponořitelný do vody Ne
  • Číslo certifikátu EAC RU С-DE.ПБ74.В.00314/21
  • Výrobková norma VDE 0250-602
  • Odolnost proti plameni testována podle UN/ECE-R118 Ne



  • Značka LAPP
Energetické kabely 1 kV, pro pevné uložení
  • Jmenovitý průřez vodiče 16 mm²
  • Izolace vodiče Pryž
  • Hmotnost 250 kg/km
  • Jmenovité napětí U 3 kV
  • Materiál vodiče Měď
  • Třída vodiče Třída 5 = flexibilní
  • Přípustná vnější teplota kabelu, v pohybu -25 - 80 °C
  • Přípustná vnější teplota kabelu, pevné uložení -40 - 90 °C
  • Jmenovité napětí U0 1.8 kV
  • Stínění Ne
  • Počet jader 1
  • Bez halogenů podle IEC 60754-2 Ne
  • Bezdýmný podle IEC 61034-2 Ne
  • S ochranným vodičem Ne
  • Odolný proti oleji podle EN 60811-404 Ne
  • Povrch vodiče Cínované
  • Příčně vodotěsný kabel Ne
  • Třída chování při požáru podle EN 13501-6 Eca
  • Třída chování při kouři podle EN 13501-6 Bez
  • Třída chování kapání podle EN 13501-6 Bez
  • Třída chování kyslíku podle EN 13501-6 Bez
  • Min.povolený radius ohybu,stacionární nasazení /pevně položený 78.0 mm
  • Specifikace izolace žil Ostatní, jiné
  • Geometrie kabelů Kulatý
  • Označení žil podle HD 308 S2 Ne
  • Certifikováno pro lodní použití Ne
  • Zpomalovač hoření podle IEC 60332-1-2 Ano
  • Zpomalovač hoření podle IEC 60332-3-21 (Cat A F/R) Ne
  • Zpomalovač hoření podle IEC 60332-3-22 (Cat A) Ne
  • Zpomalovač hoření podle IEC 60332-3-23 (Cat B) Ne
  • Zpomalovač hoření podle IEC 60332-3-24 (Cat C) Ne
  • Zpomalovač hoření podle IEC 60332-3-25 (Cat D) Ne
  • Bezhalogenů podle EN IEC 60754-1 Ne
  • Údržba funkcí podle BS 6387 CWZ Ne
  • Údržba funkcí podle BS 8434-2 Ne
  • Údržba funkcí podle BS 8491 Ne
