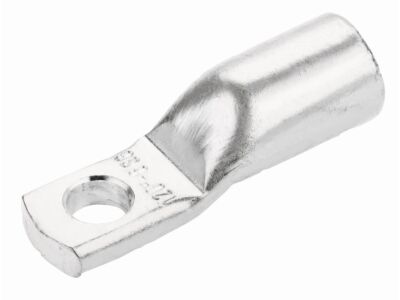

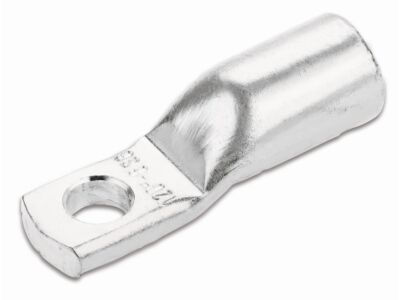

CIMCO Neizolované trubkové oko SG Cu 240/10 mm

Obrázek je pouze ilustrativní.

CIMCO Neizolované trubkové oko SG Cu 240/10 mm

Značka
CIMCO
Kód ELFETEX
11.321.399
EAN
4021103838402
Kód výrobce
183840

Informace o produktu

Ke stažení

Informace o produktu

Trubková kabelová oka pro připojení rozváděčů, řada SG. Provedení s úzkou přírubou, bez revizního otvoru, materiál: Cu-ETP podle DIN EN 13 600, měkký, F20, takže lze bez problémů lisovat ručně i při velkých průřezech. Povrch: pozinkovaný. Průřez: 240 mm²; Ø šroubu: 10 mm; ØD1: 21; A: 35; B: 30; ØD3: 10,5; ØD2: 26; C1: 12; C2: 14; L: 65; zalisování 7 mm: 2; zalisování 5 mm: 4; PU/jednotka: 1.
  • Značka CIMCO
Kabelová oka trubková pro Cu-vodič
  • Povrchová úprava Cínované
  • Jmenovitý průřez 240 mm²
  • Úhel připojení 180° (horizontální)
  • Tvar příruby Kruhový tvar
  • Počet montážních otvorů 1
  • Materiál Měď
  • Připojení-rozměr metric.závitu 10
  • Příruba úzké provedení Ano
  • Izolovaný Ne
  • S kontrolním otvorem, průhledem Ne
  • Vhodný pro vodiče s jemnými drátky Ano
  • Vhodné pro pevná jádra Ne
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemně zapojené vodiče Ano
