CIMCO Neizolované trubkové oko SG Cu 95/12 mm

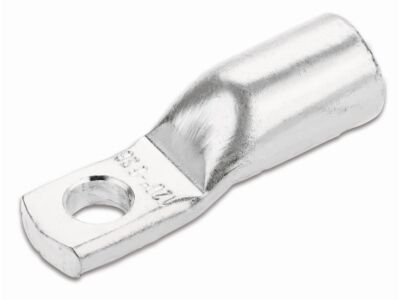

Obrázek je pouze ilustrativní.

CIMCO Neizolované trubkové oko SG Cu 95/12 mm

Značka
CIMCO
Kód ELFETEX
11.321.385
EAN
4021103838204
Kód výrobce
183820

Informace o produktu

Ke stažení

Informace o produktu

Trubková kabelová oka pro připojení rozváděčů, řada SG. Provedení s úzkou přírubou, bez revizního otvoru, materiál: Cu-ETP podle DIN EN 13 600, měkký, F20, takže lze bez problémů lisovat ručně i při velkých průřezech. Povrch: pocínovaný. Průřez: 95 mm²; Ø šroubu: 12 mm; ØD1: 13,5; A: 23; B: 19; ØD3: 13; ØD2: 18; C1: 12; C2: 14,5; L: 49; Lisování 7 mm: 1; Lisování 5 mm: 2; PU/jednotka: 1.
  • Značka CIMCO
Kabelová oka trubková pro Cu-vodič
  • Povrchová úprava Cínované
  • Jmenovitý průřez 95 mm²
  • Úhel připojení 180° (horizontální)
  • Tvar příruby Kruhový tvar
  • Počet montážních otvorů 1
  • Materiál Měď
  • Připojení-rozměr metric.závitu 12
  • Příruba úzké provedení Ano
  • AWG-Velikost
  • Izolovaný Ne
  • S kontrolním otvorem, průhledem Ne
  • Vhodný pro vodiče s jemnými drátky Ano
  • Vhodné pro pevná jádra Ne
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemně zapojené vodiče Ano
