Kód ELFETEX
10.232.545

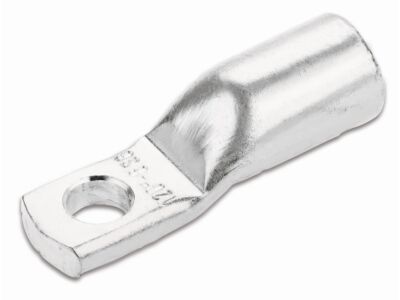

CIMCO Neizolované trubkové oko SG Cu 70/10 mm
Informace o produktu
Trubková kabelová oka pro připojení rozváděčů, řada SG. Provedení s úzkou přírubou, bez revizního otvoru, materiál: Cu-ETP podle DIN EN 13 600, měkký, F20, takže lze bez problémů lisovat ručně i při velkých průřezech. Povrch: pocínovaný. Průřez: 70 mm²; Ø šroubu: 10 mm; ØD1: 12; A: 21; B: 19; ØD3: 10,5; ØD2: 16,5; C1: 12; C2: 13,5 L: 45; Lisování 7 mm: 1; Lisování 5 mm: 2; PU/jednotka: 1.
- Značka CIMCO
Kabelová oka trubková pro Cu-vodič
- Povrchová úprava Cínované
- Jmenovitý průřez 70 mm²
- Úhel připojení 180° (horizontální)
- Tvar příruby Kruhový tvar
- Počet montážních otvorů 1
- Materiál Měď
- Připojení-rozměr metric.závitu 10
- Příruba úzké provedení Ano
- AWG-Velikost
- Izolovaný Ne
- S kontrolním otvorem, průhledem Ne
- Vhodný pro vodiče s jemnými drátky Ano
- Vhodné pro pevná jádra Ne
- Vhodné pro vícelankové vodiče Ano
- Vhodné pro jemně zapojené vodiče Ano
