HAKEL Svodič HLSA25G-255/4+0

HAKEL Svodič HLSA25G-255/4+0

Kód ELFETEX
11.247.709
EAN
8590681114308
Kód výrobce
10465
Recyklační poplatek vč. DPH
1,38 Kč

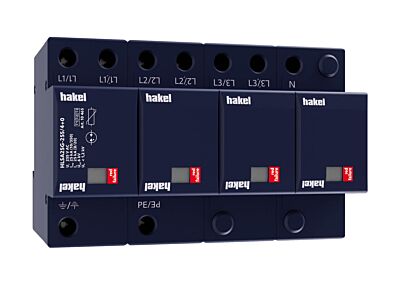

Obrázek je pouze ilustrativní.

Informace o produktu

Svodiče impulzních proudů a rázového přepětí typu T1+T2+T3. Výrobky jsou složeny z varistorů s velkou svodovou schopností. V provedení 1+1 a 3+1 a HLSA25G jsou navíc v kombinaci s bleskojistkou, která zajišťuje nulový průsakový proud vodičem PE. Vhodné pro objekty s uvažovanou hladinou ochrany LPL I a LPL II. Instalují se na rozhraní zón LPZ 0 – LPZ 1 a vyšší, co nejblíže vstupu kabelového vedení do objektu - hlavních rozvaděčů. V případě instalace svodiče označeného T1+T2+T3 v hlavním rozvaděči je nezbytné instalovat také svodiče přepětí T2 a T3 v podružných rozvaděčích. Pokud výrobek obsahuje dvě svorky PE (resp. PEN), nesmí být použity jako můstek PE (PEN). Označení S specifikuje provedení s dálkovou signalizací. Instaluje se dle norem: ČSN EN 62305 ed. 2, ČSN 33 2000-5-534 ed. 2, ČSN CLC/TS 61643-12.
  • Značka HAKEL
Kombinované svodiče typ 1
  • Forma sítě TN-C-S Ano

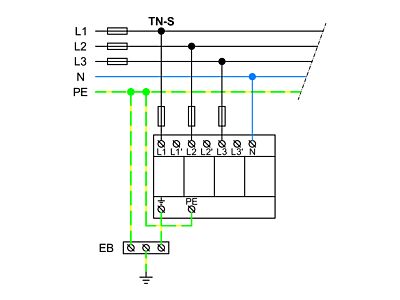

  • Forma sítě TN-S Ano
  • Počet pólů 4
  • Max. trvalé napětí AC 255 V

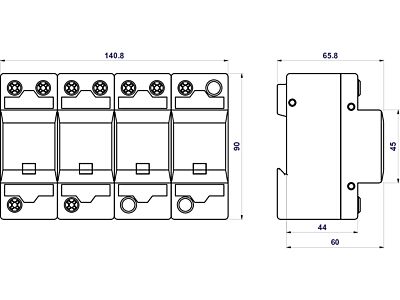

  • Montážní velikost 8 TE
  • Způsob montáže DIN lišta 35 mm
  • Bleskový impulsní proud (10/350) 25 kA
  • Stupeň ochrany 1.2 kV
  • Vyfukovací Ano
  • Jmenovité napětí AC 230 V
  • Testovací třída Typ 1 a 2
  • Signalizace na zařízení Optický
  • Stupeň krytí (IP) IP20
  • Max.průměr neohebného vodiče (jedno/více žilový) 35 mm²
  • Max.průměr ohebného vodiče (jemnožilového) 25 mm²
  • Specifická energie (W/R) 156 kJ/Ohm
  • Energeticky koordinované ochranné působení na koncový přístroj Ano
  • Forma sítě TT Ano
