Kód ELFETEX
10.973.251
DG1-349D0FB-C54C
Recyklační poplatek vč. DPH
10,71 Kč
Informace o produktu

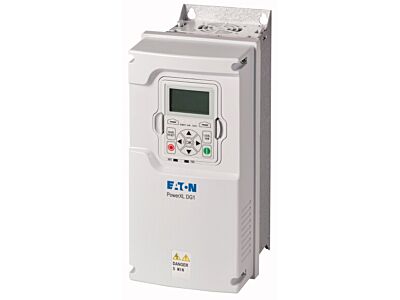

Frekvenční měnič, Označení typu: DG1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, 500 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-15%) - 500 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 9 A, Upozornění: Jmenovitý provozní proud při spínací frekvenci 1 - 12 kHz a teplotě prostředí +50 °C pro přetížení 150 % a +40 °C pro přetížení 110 %., Jmenovitý pracovní proud při přetížení 110 %: Ie = 12 A, Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 4 kW, Přetížení 110 %: P = 5.5 kW, Přetížení 150 %: IM = 8.5 A, Přetížení 110 %: IM = 11.5 A, Přiřazený jmenovitý výkon motora Upozornění: při 500 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 5.5 kW, Přetížení 110 %: P = 5.5 kW, Přetížení 150 %: IM = 6.8 a, Přetížení 110 %: IM = 9 a, Přiřazený jmenovitý výkon motora Upozornění: při 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 5 HP, Přetížení 110 %: P = 7.5 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 7.6 A, Přetížení 110 %: IM = 11 A, Stupeň krytí: IP54/NEMA12, Rozhraní/provozní sběrnice (integrovaná): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Komunikační karta (volitelně): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Vybavení: Odrušovací filtr, dodatečná ochrana plošných spojů, víceřádkový grafický displej, Brzdový střídač, Meziobvodová tlumivka, Konstrukční velikost: FS1, Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5, IEC/EN 60950-1: SELF
- Značka EATON
Frekvenční měniče do 1kV
- Napájecí napětí od / do 380 - 480 V
- Frekvence sítě (hodnota) 50/60 Hz
- Počet vstupních fází 3
- Počet výstupních fází 3
- Max. výstupní frekvence 400 Hz
- Max.výstupní napětí 480 V
- Jmenovitý výstupní proud I2N 12 A
- Max. odevzdaný výkon při kvadratické zátěži při jmenovitém výstupním napětím 5.5 kW
- Max. odevzdaný výkon při lineární zátěži při jmenovitém výstupním napětím 8 kW
- Relativní symetrická tolerance síťového kmitočtu 10 %
- Relativní symetrická tolerance síťového napětí 10 %
- Počet analogových výstupů 2
- Počet analogových vstupů 2
- Počet digitálních výstupů 1
- Počet digitálních vstupů 8
- S ovládáním Ano
- Povolené použití v průmyslové oblasti Ano
- Povolené použití v obytné a komerční oblasti Ano
- Podpora protokolu pro TCP / IP Ano
- Podpora protokolu pro PROFIBUS Ano
- Podpora protokolu pro CAN Ano
- Podpora protokolu pro MODBUS Ano
- Podpora protokolu pro DeviceNet Ano
- Podporuje protokol pro PROFINET IO Ano
- Podpůrný protokol pro BAC síť Ano
- Podpora protokolu pro jiné sběrnicové systémy Ano
- Počet hardwarových rozhraní - průmyslový Ethernet 1
- Počet HW-rozhraní - sériový 485 1
- Počet HW-rozhraní - jiné 1
- S připojením k PC Ano
- Integrovaný brzdný střídač, měnič Ano
- Možnost provozu ve 4-kvadrantech Ano
- Typ převodníku U převodník
- Stupeň krytí (IP) IP54
- Druh ochrany ( NEMA) 12
- Výška 327 mm
- Šířka 152 mm
- Hloubka 200 mm
