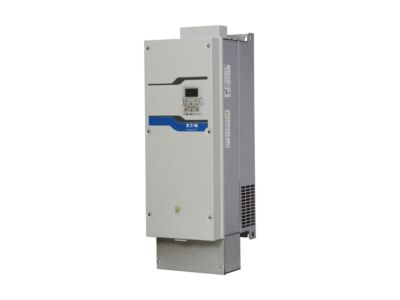

DG1-32170FN-C54C

Frekvenční měnič, Označení typu: DG1, Jmenovité provozní napětí: Ue = 230 V AC, 3fázový, 240 V AC, 3fázový, Výstupní napětí při Ue: U2 = 230 V AC, 3fázový, 240 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 208 (-15%) - 240 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 170 A, Upozornění: Jmenovitý provozní proud při spínací frekvenci 1 - 10 kHz a teplotě prostředí +50 °C pro přetížení 150 % a +40 °C pro přetížení 110 %., Jmenovitý pracovní proud při přetížení 110 %: Ie = 211 A, Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 230 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 45 kW, Přetížení 110 %: P = 55 kW, Přetížení 150 %: IM = 141 A, Přetížení 110 %: IM = 173 A, Přiřazený jmenovitý výkon motora Upozornění: při 230 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 60 HP, Přetížení 110 %: P = 75 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 154 A, Přetížení 110 %: IM = 192 A, Stupeň krytí: IP54/NEMA12, Rozhraní/provozní sběrnice (integrovaná): Modbus RTU, Modbus TCP, BACnet MS/TP, Ethernet IP, Komunikační karta (volitelně): PROFIBUS, CANopen®, DeviceNet, SmartWire-DT, Vybavení: Odrušovací filtr, dodatečná ochrana plošných spojů, víceřádkový grafický displej, Meziobvodová tlumivka, Konstrukční velikost: FS5, Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5, IEC/EN 60950-1: SELF
