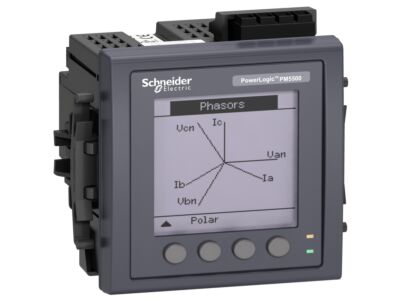

SCHNEIDER METSEPM5561 Analyzátor PM5561, Modbus, E

Toto zařízení je zapuštěný multimetr energie s podsvíceným LCD displejem o rozměrech 96 mm x 96 mm a má dodatečnou certifikaci MID pro aplikace v oblasti výnosů. Multimetr poskytuje přesnost třídy 0,2S podle normy IEC 62053-22 a 128 vzorků za cyklus. Multimetr měří energii, činný a jalový výkon, napětí, proud, frekvenci, účiník a až 63. harmonickou. Obsahuje 1,1 MB paměti pro až 14 volitelných parametrů s konfigurovatelným intervalem a trváním. Tento multimetr také umožňuje přímé monitorování neutrálního proudu. Multimetr funguje v síti 50 Hz nebo 60 Hz a přijímá napájecí napětí v rozmezí 100 až 480 VAC a 125 až 250 VDC. Jmenovitý proud pro tento elektroměr je 1 A nebo 5 A a podporuje konfigurace jednofázové a neutrální, třífázové nebo třífázové a neutrální. Rozsah měřicího napětí mezi fázemi je 20 až 690 VAC při 45 až 65 Hz. Rozsah měření mezi fází a nulovým vodičem je 20 až 400 VAC při 45 až 65 Hz. Komunikační protokoly zahrnují Modbus RTU a ASCII po dvouvodičovém vedení s podporou portu RS485, dále Modbus TCP/IP, Ethernet/IP a BACnet/IP na bázi 10/100 Mbit/s, včetně možnosti řetězení (daisy chain) přes Ethernet s podporou portu RJ45. Integrované komunikační funkce umožňují podporu protokolu DNP 3.0, přístup k integrovanému webovému serveru a bráně Serial to Ethernet. Multimetr má také čtyři digitální vstupy s podporou WAGES a dva digitální výstupy. K dispozici je 52 konfigurovatelných alarmů a podporuje osm tarifních plánů. Rozměry produktu jsou následující: šířka 96 milimetrů, hloubka 77 milimetrů, výška 96 milimetrů a hmotnost produktu 450 g.
