HORA ETEC Blok PVB 160A rozdělení fází

HORA ETEC Blok PVB 160A rozdělení fází

Značka
HORA ETEC
Kód ELFETEX
10.901.855
EAN
4051589206006
Kód výrobce
1003950

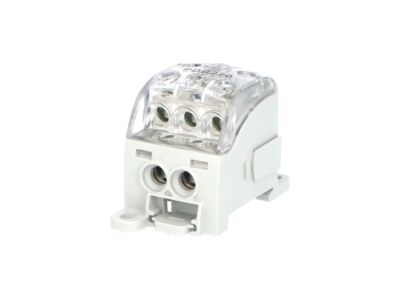

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

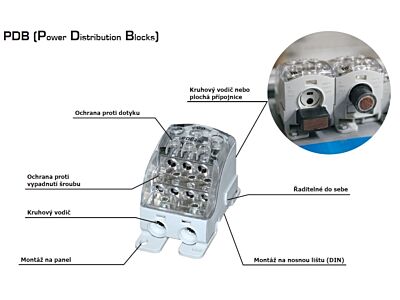

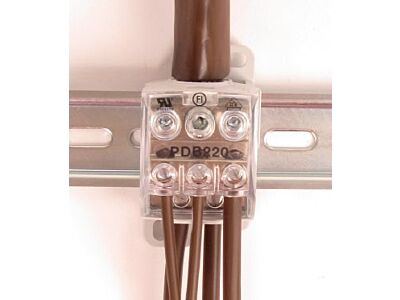

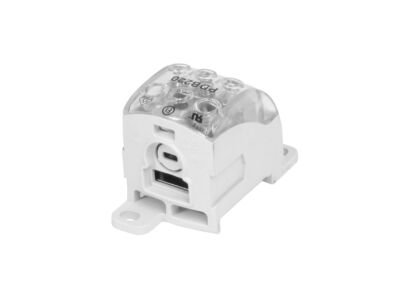

Blok pro rozdělení fází PDB 220 (dříve značeno PVB 160), 1pólový, pro CU vodiče, jmenovitý proud 210A, jmenovité napětí 690V, barva šedá / průhledné víko, montáž na DIN lištu / PANEL, krytí IP20, vstup 1x70mm2 a 15,5x5mm plochý vodič, výstup 2x25mm2, 3x16mm2 PDB (Power Distribution Blocks). Bloky pro rozdělení fází (rozváděčové bloky) PDB slouží pro rozdělení přívodního kabelu/vodiče/sběrnice o velkém průřezu na několik menších průřezů. Přívod může být jak kulatý, tak plochý typ vodiče. Bloky značně šetří místo v rozváděčích oproti klasickým třmenovým svorkám. Díky plastovému krytu je zajištěna ochrana před nebezpečným dotykem živých částí. Jsou určeny k instalaci na nosnou lištu 35 mm (s možností dodatečného upevnění šroubem). Vyráběny jsou až do proudové zatížitelnosti 490 A. Povrchově upravená svorka je vhodná pro měděné vodiče. Bloky PDB jsou řaditelné do sebe. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Hlavní přednosti: • montáž na nosnou lištu • úspora místa uvnitř rozváděče • dostatek připojovacích míst • jmenovité napětí 1000 V AC / 1500 V DC • řaditelné vedle sebe
  • Značka HORA ETEC
Svorky hlavního vedení
  • Jmenovitý proud 210 A
  • Způsob montáže Na DIN lištu

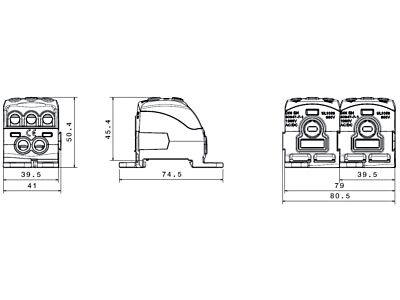

  • Šířka 41 mm
  • Výška 50.4 mm
  • Hloubka 74.5 mm
  • Typ připojení Šroubovací
  • Počet pólů 1
  • Bezpečné na dotyk Ano
  • Počet vstupů 2
  • Počet výstupů 5
  • Vhodný pro vodiče s jemnými drátky Ne
  • Vhodné pro pevná jádra Ano
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemno drátové vodiče bez koncovek Ne
  • Vhodné pro jemně zapojené vodiče Ne
  • Vhodné pro jemně zapojené vodiče bez koncovek Ne
  • Přístup průřezu vodiče 10 - 70 mm²
  • Výstup průřezu vodiče 1.5 - 25 mm²
  • Výstup průřezu vodiče AWG 4 - 16 mm²
