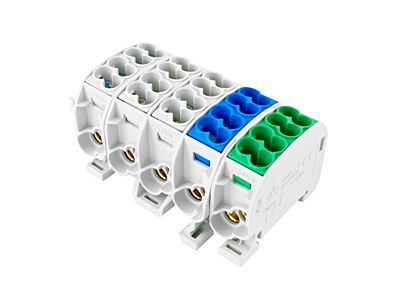

HORA ETEC Svorkovnice HLAK 25//5 C PEN3L rozbočovací

HORA ETEC Svorkovnice HLAK 25//5 C PEN3L rozbočovací

Značka
HORA ETEC
Kód ELFETEX
10.901.792
EAN
8592847000913
Kód výrobce
1002993
Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Svorkovnice rozbočovací HLAK 25//5 C PEN3L, 152A, 5pól., IP20, 1000V, 152A, 5-pólová, na 1 pól: 2x25mm2, 2x16mm2, CU, na DIN. Rozbočovací (smyčkovací) svorkovnice HLAK typ C (zaoblené) mohou být použity v rozváděčích nízkého napětí či v dalších aplikacích, kde potřebujeme připojit vstupní kabel a kabel(y) výstup ní (smyčkovací) a zároveň připojit k napájení přístroje osazeného uvnitř rozváděče. Robustní provedení plastového pouzdra v kombinaci s mosaznou svorkou splňují nejpřísnější standardy. Svorky jsou určeny pro montáž na nosnou lištu 35 mm (DIN lištu) a jsou řaditelné do sebe (a to platí i pro kombinaci HLAK 25 s HLAK 35). Vestavná šířka 1 pólu u typu HLAK 25 je 17,8 mm, což představuje šířku 1mod. (1TE) přístroje. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Hlavní přednosti: • montáž na nosnou lištu • jmenovité napětí 1000 V AC/DC • menší vestavná šířka oproti svorkám • barevné odlišení fází (hnědá, černá, šedá) a nulových a ochranných kontaktů (modrá, zelená) • krytí IP20 – ochrana před nebezpečným dotykem živých částí • vhodné pro měděné vodiče • řaditelné do sebe
  • Značka HORA ETEC
Svorky hlavního vedení
  • Jmenovitý proud 152 A
  • Způsob montáže Na DIN lištu
  • Šířka 89 mm
  • Výška 49.3 mm
  • Hloubka 56 mm
  • Typ připojení Šroubovací
  • Počet pólů 5
  • Bezpečné na dotyk Ano
  • Počet vstupů 10
  • Počet výstupů 10
  • Vhodný pro vodiče s jemnými drátky Ne
  • Vhodné pro pevná jádra Ano
  • Vhodné pro vícelankové vodiče Ano
  • Vhodné pro jemno drátové vodiče bez koncovek Ne
  • Vhodné pro jemně zapojené vodiče Ne
  • Vhodné pro jemně zapojené vodiče bez koncovek Ne
  • Přístup průřezu vodiče 2.5 - 25 mm²
  • Výstup průřezu vodiče 2.5 - 16 mm²
  • Přístup průřezu vodiče AWG 4 - 14 mm²
  • Výstup průřezu vodiče AWG 6 - 14 mm²
