ELECTRO-TERMINAL Svorkovnice přístrojová EKL 1 BE-F3,5-PA T85

ELECTRO-TERMINAL Svorkovnice přístrojová EKL 1 BE-F3,5-PA T85

Značka
ELECTRO-TERMINAL
Kód ELFETEX
10.901.632
EAN
9006604014017
Kód výrobce
1000119

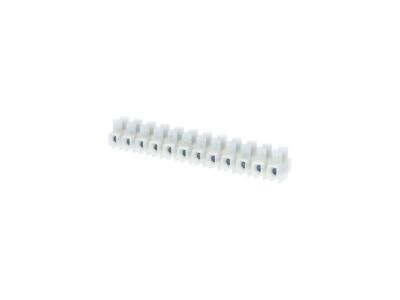

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

Svorkovnice přístrojová EKL 1 BE-F3,5-PA - 12 pólová, průřez vodiče 0,5-6mm2, barva transparentní, napětí 450V, jmenovitý proud 41A, sokl (výška 3,5mm). Tento typ přístrojových šroubových svorkovnic s hranatým pouzdrem se vyznačuje pevnějším plastovým pouzdrem a krácení na požadovaný počet pólů je možné nožem nebo jiným nástrojem. Jsou vhodné pro vodiče s pevným jádrem a nebo i laněné vodiče s dutinkou. Pod jedním šroubem lze upevnit jeden vodič. Vyrábí se ve 4 velikostech plastových (polyamidových) pouzder s povrchově upravenou mosaznou svorkou. Max. zatížitelnost se liší dle typu od 24 A až po 76 A. Jmenovité napětí až 450 V. Vodiče se do svorek po odizolování připevňují pomocí šroubového spojení. Šroub dosedá přímo na vodič, proto je nutné jemně slaněné vodiče opatřit dutinkou. Dutinka ale zvětší průřez vodiče a proto je nutné připojovat slaněné vodiče o řád menší než uvedené průřezy. U pevných vodičů toto není nutné. Barevné provedení je bílé. Přístrojové svorkovnice se nabízí v řadách se soklem i bez, v nabídce jsou i varianty s drátovou ochranou (plíšek pod šroubkem).
  • Značka ELECTRO-TERMINAL
Jedno- a vícepólové svorkovnice
  • Způsob montáže Přímá montáž
  • Barva Bílá
  • Jmenovité napětí 450 V
  • Počet pólů 12
  • Počet připojovacích bodů na pólu 2
  • Druh elektrického připojení 1 Šroubová svorka
  • Druh elektrického připojení 2 Šroubová svorka
  • Vzdálenost otvoru uprostřed 7.3 mm
  • Materiál izolačního tělesa Termoplast
  • Jmenovitý proud In 32 A
  • Šířka 18.6 mm
  • Výška 18.5 mm
  • Hloubka 117 mm
  • Průhledný Ne
  • Provedení zkoušené proti explozi Ex e Ne
