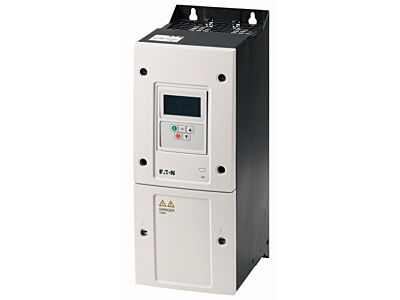

DA1-34039FB-B55C Frekvenční měnič 3x400/

DA1-34039FB-B55C Frekvenční měnič 3x400/

Kód ELFETEX
10.866.730
EAN
4015081660421
Kód výrobce
169392
Recyklační poplatek vč. DPH
15,31 Kč

Informace o produktu

Frekvenční měnič, Označení typu: DA1, Jmenovité provozní napětí: Ue = 400 V AC, 3fázový, 480 V AC, 3fázový, Výstupní napětí při Ue: U2 = 400 V AC, 3fázový, 480 V AC, 3fázový, Síťové napětí (50/60Hz): ULN = 380 (-10%) - 480 (+10%) V, Jmenovitý pracovní proud při přetížení 150 %: Ie = 39 A, Upozornění: Jmenovitý provozní proud při spínací frekvenci 8 kHz a teplotě prostředí +40 °C, Upozornění: Cyklus přetížení po 60 s každých 600 s, Přiřazený jmenovitý výkon motora Upozornění: pro normální čtyřpólové třífázové asynchronní motory s vnitřním a vnějším chlazením s počtem otáček 1500 min-1 při 50 Hz nebo 1800 min-1 při 60 Hz, Cyklus přetížení po 60 s každých 600 s, při 400 V, 50 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 18.5 kW, Přetížení 150 %: IM = 36 A, Přiřazený jmenovitý výkon motora Upozornění: při 440 - 480 V, 60 Hz, Přiřazený jmenovitý výkon motora Přetížení 150 %: P = 25 HP, Přiřazený jmenovitý výkon motora Přetížení 150 %: IM = 34 A, Stupeň krytí: IP55/NEMA 12, Rozhraní/provozní sběrnice (integrovaná): OP-Bus (RS485)/Modbus RTU, CANopen®, Komunikační karta (volitelně): Ethernet IP, DeviceNet, PROFIBUS, PROFINET, Modbus-TCP, EtherCAT, SmartWire-DT, Vybavení: Odrušovací filtr, Brzdový střídač, dodatečná ochrana plošných spojů, OLED indikátor, Konstrukční velikost: FS4, Normy a ustanovení: Všeobecné požadavky: ČSN EN 61800-2, Požadavky EMC: ČSN EN 61800-3, Požadavky na bezpečnost: ČSN EN 61800-5-1
  • Značka EATON
Frekvenční měniče do 1kV
  • Šířka 173 mm
  • Výška 450 mm
  • Hloubka 240 mm
  • S ovládáním Ano
  • Počet digitálních vstupů 5
  • Počet digitálních výstupů 2
  • Počet analogových vstupů 2
  • Počet analogových výstupů 2
  • Počet HW-rozhraní - sériový 485 1
  • Podpora protokolu pro PROFIBUS Ano
  • Podpora protokolu pro CAN Ano
  • Podpora protokolu pro MODBUS Ano
  • Podpora protokolu pro DeviceNet Ano
  • Podpora protokolu pro jiné sběrnicové systémy Ano
  • Stupeň krytí (IP) IP55
  • S připojením k PC Ano
  • Napájecí napětí od / do 380 - 480 V
  • Frekvence sítě (hodnota) 50/60 Hz
  • Typ převodníku U převodník
  • Počet výstupních fází 3
  • Počet vstupních fází 3
  • Integrovaný brzdný střídač, měnič Ano
  • Povolené použití v průmyslové oblasti Ano
  • Povolené použití v obytné a komerční oblasti Ano
  • Max. výstupní frekvence 500 Hz
  • Max. odevzdaný výkon při lineární zátěži při jmenovitém výstupním napětím 18.5 kW
  • Max. odevzdaný výkon při kvadratické zátěži při jmenovitém výstupním napětím 18.5 kW
  • Relativní symetrická tolerance síťového napětí 10 %
  • Relativní symetrická tolerance síťového kmitočtu 10 %
  • Podporuje protokol pro EtherNet / IP Ano
  • Podporuje protokol pro PROFINET IO Ano
  • Max.výstupní napětí 500 V
  • Jmenovitý výstupní proud I2N 39 A
  • Druh ochrany ( NEMA) 12
