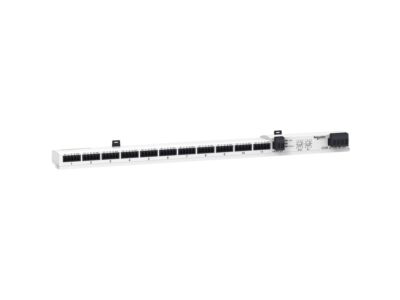

SCHNEIDER A9XMSB11 Smart Modbus RS485 communicatin

I/O Smart Link Modbus je komunikační modul s 11 kanály. Komunikuje s pomocnými zařízeními iACT24 pro stykače iCT, iATL24 pro impulsní relé iTL, iOF+SD24 pro iC60, iID, ARA, RCA iSW-NA. Musí být připojen k EcoStruxure Panel Server PAS600 nebo PAS800 pomocí sítě Modbus RS485. Slouží k přenosu dat ze zařízení Acti 9 do PLC nebo systému monitorování sítě pomocí sítě Ethernet. Komunikuje také s OF+SD24 pro C60, C120, DPN, ID C60H-DC, Ti24 pro RCA iC60 Reflex iC60. Je dodáván s 1 napájecím zdrojem 24 V DC, 2 šrouby pro montáž na Linergy FM80. Spojení je realizováno přes Modbus RTU, sériové rozhraní RS485. Přenosová rychlost se automaticky přizpůsobuje v rozsahu od 9 600 do 38 400 baudů. Rozsah adresování Modbus je 1 až 99. Jedná se o 4vodičovou sběrnici typu RS485. Jedná se o zásuvné připojení. Maximální délka sběrnice je 1000 m. Maximální délka kabelů a kabelových sestav je 500 m. Napájecí napětí je 24 V DC +/- 10 %. Maximální vstupní proud je 1,5 A. Maximální zapínací proud je 7 A. Stupeň ochrany je IP20. Stupeň znečištění je 3. Splňuje směrnici RoHS. Doba uchování paměti je 10 let. Rozměry jsou 359 mm na šířku, 23 mm na výšku a 42 mm na hloubku. Hmotnost je 188 g. Provozní teplota je -25 °C až +60 °C a pouze +50 °C při vertikální montáži. Skladovací teplota je -40 °C až +80 °C. Tento produkt splňuje normu IEC61010-2-201.
