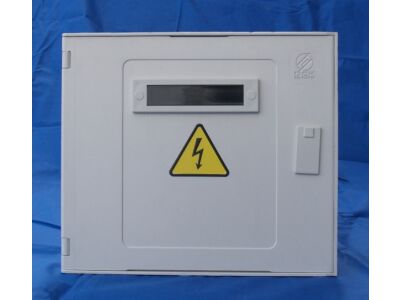

DCK Skříň SP200/NVP1P vel. 00/160A

Technické parametry:
Jmenovité napětí Un: 690 V, AC
Jmenovité pracovní napětí Ue: do 690 V, AC
Jmenovité izolační napětí Ui: 690 V, AC
Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s)
Kategorie přepětí: IV
Jmenovitý proud rozváděče InA: 160 A
Jmenovitý proud obvodu (jištěného vývodu) Inc: 100 A
Jmenovitý podmíněný zkratový proud Icc: 40 kA
Jmenovitý kmitočet fn: 50 Hz
Stupeň znečištění: 3
Uzemňovací soustava: TN-C
Stupeň ochrany krytem: IP44, po otevření dveří IP00
Stupeň mechanické ochrany: IK10
Prostředí EMC: B
Zařízení jistící před zkratem (SCPD): pojistkové vložky nožové vel.00, (rozsah vypínání a kategorie užití - char. gG)
Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt
Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje
Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10
Max. průřez přívodních vodičů: do výklenku
Max. průřez vývodních vodičů: do 35 mm2
Způsob připojení vodičů:
jistící prvek: – pojistkový spodek vel. 00 - svorka H/M8
přípojnice:
pracovní – svorka H/M8
PEN – svorka H/M8
uzemnění – třmenová svorka PE/M8

Použití:
Rozváděče připojkové se používají pro koncové připojení rodinného domu nebo jiného objektu
na kabelovou nebo venkovní elektrorozvodnou síť a současně k jištění přívodního vedení
k odběrnému místu. Rozváděče jsou určené pro používání minimálně osobami znalými.
Rozváděče jsou určené pro instalaci a používání ve venkovním i vnitřním prostředí, jsou stabilního
provedení s pevnými částmi konstrukce.

Technické provedení:

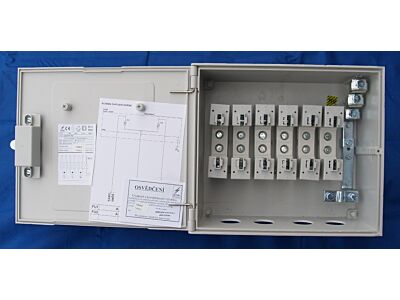

Rozváděče jsou dodávány s vnitřní výzbrojí bez pojistkových vložek. Pro vývody kabelů z rozváděče
určeného pro montáž do výklenku jsou ve dně otvory.
