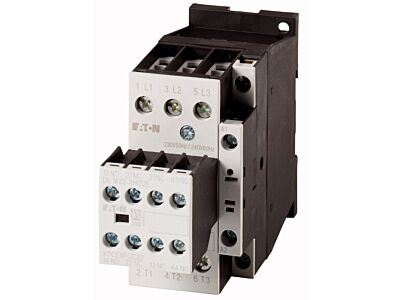

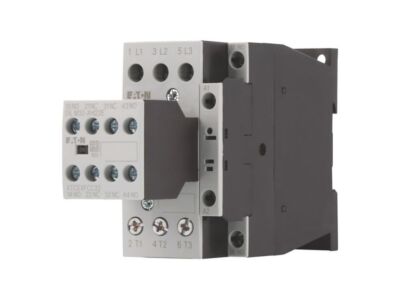

DILM25-22(RDC24) Výkonový stykač 25A/11k

DILM25-22(RDC24) Výkonový stykač 25A/11k

Kód ELFETEX
10.779.857
EAN
4015081061426
Kód výrobce
106372
Recyklační poplatek vč. DPH
0,80 Kč

Informace o produktu

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Kompletní přístroje do 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: Šroubové svorky, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem., Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 25 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 45 A, zakrytá: Ith= 36 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 100 A, zakrytá: Ith= 90 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 11 kW, 660 V 690 V: P= 14 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 3.5 kW, 380 V 400 V: P= 6 kW, 660 V 690 V: P= 8.5 kW, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Spínací prvky podle EN 50012., Integrovaným ochranným členem v ovládací elektronice., Se zrcadlovým kontaktem., Druh proudu AC/DC: DC ovládání
  • Značka EATON
Výkonové stykače pro střídavý proud
  • Jmenovitý výkon při AC3, 400 V 11 kW
  • Počet hlavních spín.kontaktů 3
  • Počet pomocných spín.kontaktů 2
  • Počet pomocných rozp.kontaktů 2
  • Jmen.provoz.proud Ie AC3, 400V 25 A
  • Jmen.provoz.proud Ie AC1, 400V 45 A
  • Jmenovité napětí Us při DC 24 - 27 V
  • Typ připojení hlavního obvodu Šroubová svorka
  • Typ napětí pro ovládání DC
  • Měřený provozní proud Ie při AC-4,400 V 13 A
  • Měřený provozní výkon Ie při AC-4,400 V 6 kW
  • Měřený pracovní výkon NEMA 11 kW
