10.078.963

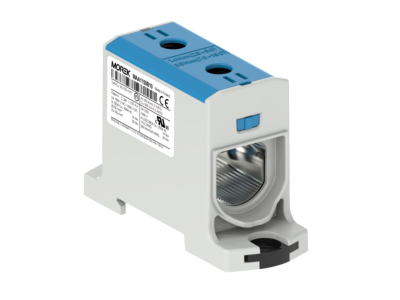

MOREK Svorka OTL 150/1 modrá
Informace o produktu
Univerzální řadové svorky OTL jsou určeny pro měděné a hliníkové vodiče. Svorky jsou vhodné pro všechny typy měděných nebo hliníkových vodičů s průřezem do 300 mm². Do univerzálních řadových svorek OTL je možné umístit měděné vodiče i v počtu více kusů dle příslušného typu svorky (viz tabulka připojitelnosti vodičů do univerzálních řadových svorek OTL na str. 9). Stupeň krytí řadových svorek OTL je IP20.
| Objednací číslo | MAA1150B10 |
|---|---|
| EAN | 4744397013958 |
| Barevný odstín | Modrá |
| Materiál vodiče | Al/Cu |
| Rozsah upínaných vodičů min. (mm²) | 25 |
| Rozsah upínaných vodičů max. (mm²) | 150 |
| Vstupní vodič min. (mm²) | 25 |
| Vstupní vodič max. (mm²) | 150 |
| Výstupní vodič min. (mm²) | 25 |
| Výstupní vodič max. (mm²) | 150 |
| Počet připojovacích míst | 2 |
| Jmenovitý proud (A) | 320 (Cu) / 290 (Al) |
| Jmenovité napětí (V) | 1000 |
| Provozní teplota (°C) | 80 |
| Materiál | Pocínovaný hliník, polyamid PA6 |
| Způsob uchycení | Lišta DIN, šroub |
| Šířka (mm) | 31 |
| Délka (mm) | 84 |
| Výška (mm) | 54 |
| Hmotnost (g) | 100 |
| Šroub, imbus | Hex 6 |
| Utahovací moment (Nm) | 14 Nm (25 - 50 mm²)35 Nm (70 - 150 mm²) |
| Stupeň krytí | IP20 |
| Certifikace | EN 61238-1; EN60947-7-1 |
| Klasifikace hořlavosti | UL94 V0 |
| Celní kód CN8 | 85369010 |
| Balení (ks) | 10 |
- Značka MOREK
Průchozí svorkovnice
- Jmenovitý proud In 320 A
- Jmenovité napětí 1500 V
- Druh elektrického připojení 1 Šroubová svorka
- Počet pater 1
- Počet připojovacích bodů na úrovni 2
- Způsob montáže DIN lišta 35 mm
- Materiál izolačního tělesa Termoplast
- Rozsah provozních teplot -25 - 80 °C
- Třída hořlavosti izolačního materiálu dle UL94 V0
- Barva Modrý
- Šířka 31 mm
- Výška 54 mm
- Hloubka 84 mm
- Uzavírací deska nutná Ne
- Interní přemostění Ano
- Připoj.vodič lanko s dutinkou 25 - 120 mm²
- Připoj.vodič lanko bez dutinky 25 - 120 mm²
- Připoj.vodič drát vícežilový 25 - 150 mm²
- Provedení zkoušené proti explozi Ex e Ne
