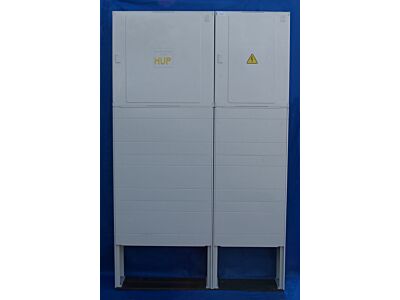

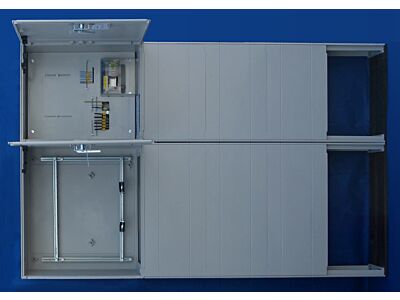

DCK Skříň HELGA 2C-N-C pilíř (APZ+ER212)

Technické parametry - elektro:
Jmenovité napětí Un: 230/400 V, AC
Jmenovité pracovní napětí Ue: 230/400 V, AC
Jmenovité izolační napětí Ui: 690 V, AC
Jmenovité impulzní výdržné napětí Uimp: 6 kV (1,2/50 ?s)
Kategorie přepětí: IV
Jmenovitý proud rozváděče InA: 40 A
Jmenovitý proud obvodu (jištěného vývodu, hodnota hl. jističe) Inc: do 40 A
Jmenovitý podmíněný zkratový proud Icc: 10 kA
Jmenovitý kmitočet fn: 50 Hz
Stupeň znečištění: 3
Uzemňovací soustava: TN-C
Stupeň ochrany krytem: IP44, po otevření dveří IP20C
Stupeň mechanické ochrany: IK10
Typ DBO: B
Prostředí EMC: B
Zařízení jistící před zkratem (SCPD): jistič (rozsah vypínání a kategorie užití - char. B)
Základní ochrana (ochrana před dotykem živých částí): uzavíratelný kryt, přepážky
Ochrana při poruše (ochrana před dotykem neživých částí): Automatické odpojení od zdroje
Stupeň hořlavosti: HB 40, V–0 dle ČSN EN 60695–11–10
Max. průřez přívodních vodičů: do 16 mm2
Max. průřez vývodních vodičů: do 16 mm2
Způsob připojení vodičů:
   přívod: svorky hlavního jističe, svorkovnice PEN
   vývod: řadové svorky, svorkovnice PEN

Technické parametry - plyn:
Max. přetlak: 0,4 MPa
Médium: zemní plyn, bioplyn, svítiplyn, plynová frakce propanu
Plynoměr: připojovací rozteč R = 100, 250 mm, typ G4, G6
Regulátor tlaku 1“: vstupní přetlak: do 0,5 MPa
výstupní přetlak: 0,9–7,0 KPa
průtok: 6 m3/hod.
Hlavní uzávěr plynu: kulový kohout 1“
Stupeň mechanické ochrany: IK10
Stupeň hořlavosti: HB 40, V–0, dle ČSN EN 60695–11–10,
Spalné teplo: < 20MJ/kg (SMC), < 25MJ/kg (PC, plošná hmotnost < 8kg/m2)
