Kód ELFETEX
10.078.963

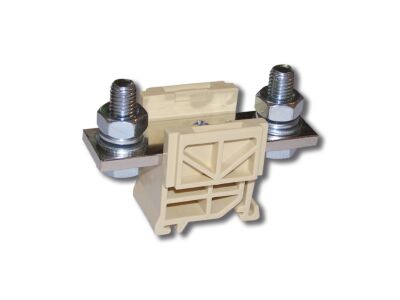

Svorka BN-P 70 silová
Informace o produktu
Silové svorky BNP jsou určeny pro spojování elektrických obvodů měděnými vodiči do maximálního připojovacího průřezu 240 mm2. Jednotlivé typy se od sebe liší jmenovitým průřezem připojovaného měděného vodiče a dvěma variantami můstku, plochým a sníženým. Jedná se o svorky, které slouží ke spojování vodičů s možností přímého nasazení kabelového oka na šroub. Při použití příslušenství (V-třmenů, V-praporců) je možné připojit vodiče bez zakončení oky. Svorky lze instalovat na lišty TH 35 x 7,5 a TH 35 x 15.
Vlastní svorky se skládají z izolačního tělesa (materiál PA 6.6, hořlavost V0 dle UL 94, zkoušeno žhavou smyčkou dle EN 60695-2-11, 960 °C), galvanicky pokoveného propojovacího měděného můstku a ocelových dílů (šroubů, podložek). Utažení vodičů osazených oky pod podložkou šroubů, se provádí nástrčným či stranovým klíčem. Z důvodu bezpečnosti při přepravě jsou šrouby v můstku otočeny, při vlastní montáži je nezbytné je otočit. Silové svorky BNP nemají žádné krytí, ale je k nim nabízen ochranný kryt. Použitelnost je při vnějších teplotách v rozsahu -30 ÷ +150 °C. IP 00 - s použitím krytu IP 20. Dle aplikace je vhodné použít bočnici. Důležité upozornění: Přechodový V-praporec a V-třmen nejsou součástí svorky BNP. Tyto díly je třeba objednat samostatně k vlastní svorce jako ostatní příslušenství.
- Značka ELEKTRO BEČOV
Průchozí svorkovnice
- Způsob montáže DIN lišta 35 mm
- Barva Béžová
- Jmenovité napětí 800 V
- Rozsah provozních teplot -30 - 150 °C
- Třída hořlavosti izolačního materiálu dle UL94 V2
- Druh elektrického připojení 1 Šroubový třmen
- Počet pater 1
- Počet připojovacích bodů na úrovni 2
- Připoj.vodič drát jednožilový 70 - 70 mm²
- Materiál izolačního tělesa Termoplast
- Jmenovitý proud In 192 A
- Uzavírací deska nutná Ne
- Interní přemostění Ne
- Provedení zkoušené proti explozi Ex e Ne
