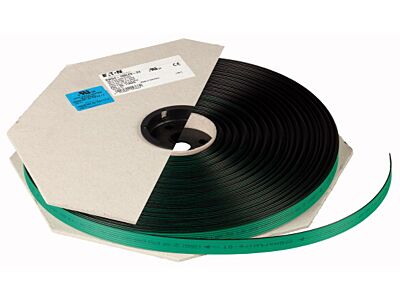

EATON Kabel SWD4-100LF8-24 100m

Přeskočit na konec galerie s obrázky

Přeskočit na začátek galerie s obrázky

Obrázek je pouze ilustrativní.

EATON Kabel SWD4-100LF8-24 100m

Značka

EATON

Kód ELFETEX

10.574.525

EAN

4015081157662

Kód výrobce

116026

Informace o produktu

SWD; Plochý kabel, 100m, 8-žilový, SWD4-100LF8-24

Značka EATON

Datové-a komunikační kabely ( měděné)

Povrch vodiče Cínované
Průměr vodiče 1.35 mm
Jmenovitý průřez vodiče 0.23 mm²
Třída vodiče Třída 2 = lanko
Počet jader 8
Splétací prvek Páry
Izolace vodiče PVC
Specifikace izolace žil Ostatní, jiné
Značení vodiče Barva
Stínění přes splétací prvek Fólie
Splétání Balík, svazek
Stínění přes opletení Bez
Ochranný plášť Ostatní, jiné
Materiál pláště PVC
Specifikace materiálu pláště Ostatní, jiné
Barva pláště Zelená
Třída chování při požáru podle EN 13501-6 Bez
Třída chování při kouři podle EN 13501-6 Bez
Třída chování kapání podle EN 13501-6 Bez
Třída chování kyslíku podle EN 13501-6 Bez
Vnější průměr cca 17.5 mm
Min.povolený radius ohybu,flexibilní nasazení s nuceným vedením 15 mm
Min.povolený radius ohybu,flexibilní nasazení s volným pohybem 15 mm
Min.povolený radius ohybu,stacionární nasazení /pevně položený 7.5 mm
Přípustná vnější teplota kabelu, v pohybu -10 - 105 °C
Přípustná vnější teplota kabelu, pevné uložení -30 - 105 °C
Kategorie Ostatní, jiné
NVP-Hodnota 66.7 %
Typ kabelu Ostatní, jiné
Hmotnost 35 kg/km
Pomocný vodič Ne
Jmenovité napětí U 24 V
Materiál vodiče Ostatní, jiné
Charakteristická impedance 100 Ohm
Výztuž / armování Bez
Půda, terén Ne
Bez halogenů podle IEC 60754-2 Ne
Kabel šířka cca 17.5 mm
Kabel výška cca 40 mm
Bezdýmný podle IEC 61034-2 Ne
S ochranou proti hlodavcům Ne
Odolný proti oleji podle EN 60811-404 Ne
Podélně vodotěsný kabel Ano
Příčně vodotěsný kabel Ne
AWG-Velikost 24
Materiál výstuže Ostatní, jiné
Geometrie kabelů Plochý
Označení žil podle HD 308 S2 Ne
Vhodné jako telefonní kabel Ne
Vhodné jako počítačový-datový kabel Ne
Vhodné jako signální kabel Ano
Certifikováno pro lodní použití Ne
Max.pevnost v tahu při pokládání 0.0115 kN
Přípustný typ instalace v zemi Ostatní, jiné
Zpomalovač hoření podle IEC 60332-1-2 Ne
Zpomalovač hoření podle IEC 60332-3-21 (Cat A F/R) Ne
Zpomalovač hoření podle IEC 60332-3-22 (Cat A) Ne
Zpomalovač hoření podle IEC 60332-3-23 (Cat B) Ne
Zpomalovač hoření podle IEC 60332-3-24 (Cat C) Ne
Zpomalovač hoření podle IEC 60332-3-25 (Cat D) Ne
Bezhalogenů podle EN IEC 60754-1 Ne
Bezhalogenů podle EN IEC 60754-3 Ne
Funkčnost podle IEC 60331-23 Ne
S trhací linií Ne
Vhodné jako bezpečnostní signalizační kabel Ne
Duplex Ne
Kompatibilní s přímo 2TV podle XP-C 90-483 Ne
Kompatibilní s přímo 3TV podle XP-C 90-483 Ne

GPSR Details

Odpovědnost za produkt +

Eaton Elektrotechnika s.r.o.

Adresa: Komárovská 2406/57, 193 00 Praha 9 - Horní Počernice, Česká republika

Telefon: +420 267 990 440
E-mail: EatonCareCZ@eaton.com

https://www.eaton.com/cz/cs-cz.html

Ke stažení

Technické dokumenty

Technická specifikace.pdf
