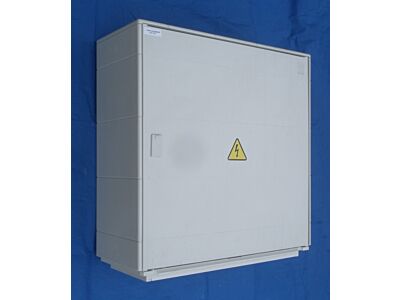

DCK Skříň ER222/NVP7P

Technické parametry:
Jmenovité pracovní napětí: 230/400 V
Jmenovitý proud: 80 A
Jmenovitý proud obvodu: 40 A (na zakázku 50, 63, 80 A)
Jmenovitý kmitočet: 50 Hz
Zkratová odolnost: 10 kA
Stupeň ochrany krytem: IP44, po otevření dveří IP20C
Stupeň mechanické ochrany: IK10
Ochrana při poruše (před dotykem neživých částí): automatickým odpojením od zdroje
Max. průřez přívodních vodičů: do 16 mm2
Max. průřez vývodních vodičů: silový obvod do 16 mm2, pomocný obvod do 4 mm2
Způsob připojení vodičů - přívod: svorky hl. jističe, PEN – svorkovnice PEN
Způsob připojení vodičů - vývod: – řad. svorky do 16 mm2, PEN – svorkovnice PEN
Způsob připojení vodičů - pomocné obvody: – řad. svorky do 4 mm2

Stupeň hořlavosti dle ČSN EN 60695–11–10: HB 40, V–0
Pracovní podmínky: venkovní provedení
Přístrojová výzbroj: 2x svorkovnice PEN, 2x 1f. jistič 2A char.B pro HDO, řadové svorky, přístroje na elektroměrové desce s plombovatelným krytem jističů
Rozměr: 620x640x250 mm
Hmotnost: 20 kg

Použití:
Elektroměrové rozváděče a pilíře jsou určeny jako měřící zařízení pro měření spotřeby el. energie. Jsou vhodné zejména pro rodinné domky, rekreační chaty, chalupy a pro výrobní objekty podnikatelské činnosti.

Technické provedení:

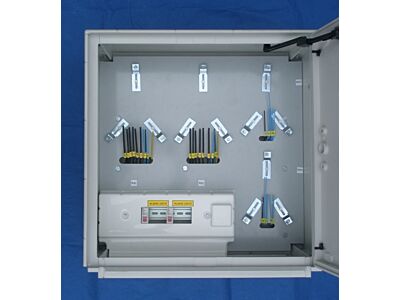

Elektroměrový rozváděč s vnitřní výzbrojí pro dvě dvousazbové měření. Vnitřní výzbroj dle jednotlivých provedení sestává ze stavitelných úchytů pro upevnění elektroměru a přijímače HDO, jističe přijímače HDO, svorkovnice PEN a řadových svorek pro vývod. Standardní provedení rozváděče umožňuje osazení hlavního třífázového jističe do 40A. Kryty jsou upraveny na zaplombování. Rozváděče jsou dodávány bez hlavního jističe.

Výrobek odpovídá požadavkům platné normy:
ČSN EN 60439–1 ed.2, ČSN EN 60439–3, ČSN EN 60439–5 ed.2, ČSN 33 3320 ed.2
