SCHNEIDER Stykač LC1DT60A3P7 4P 230VAC

SCHNEIDER Stykač LC1DT60A3P7 4P 230VAC

Značka
SCHNEIDER ELECTRIC
Kód ELFETEX
10.509.405
EAN
3389118329492
Kód výrobce
LC1DT60A3P7
Recyklační poplatek vč. DPH
1,33 Kč

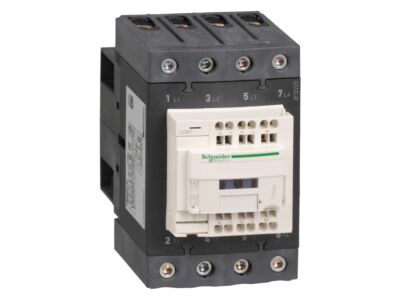

Obrázek je pouze ilustrativní.

Informace o produktu

Ke stažení

Informace o produktu

TeSys D stykač, 4p(4Z), AC-1, <= 440 V 60A, 230 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: odporová zátěž - kategorie použití: AC-1 - popis pólů: 4P - složení kontaktů: 4 Z - [Ue] jmenovité pracovní napětí: <= 300 V DC pro výkonový obvod, <= 690 V AC 25...400 Hz pro výkonový obvod - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 60 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 250 A DC pro signalizační obvod podle IEC 60947-5-1, 140 A AC pro signalizační obvod podle IEC 60947-5-1, 800 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 140 A 100 ms signalizační obvod, 120 A 500 ms signalizační obvod, 165 A <= 40 °C 1 min výkonový obvod, 100 A 1 s signalizační obvod, 72 A <= 40 °C 10 min výkonový obvod, 720 A <= 40 °C 1 s výkonový obvod, 320 A <= 40 °C 10 s výkonový obvod - jmenovitý proud pojistky: 80 A gG při <= 690 V koordinace typ 2 pro výkonový obvod, 80 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947-5-1 - [Ui] jmenovité izolační napětí: 600 V pro signalizační obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 600 V pro signalizační obvod certifikace UL, 600 V pro výkonový obvod certifikace CSA, 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1 - ochraný kryt: ano - montážní držák: lišta, deska - standardy: CSA C22.2 č. 14, EN 60947-4-1, IEC 60947-4-1, UL 508, EN 60947-5-1, IEC 60947-5-1 - certifikace výrobku: BV, CSA, gL, LROS (Lloyds register of shipping), UL, DNV, RINA, CCC, GOST - připojení - svorky: ovládací obvod : pružinové svorky 1 kabel(y) 2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, ovládací obvod : pružinové svorky 2 kabel(y) 2,5 mm² - tuhost kabelu: ohebný - ne kabelová koncovka - kroutící moment: výkonový obvod : 8 N.m - na šroubové svorky - kabel 25...35 mm² šestihranný 4 mm - provozní doba: 12...26 ms spínání, 4...19 ms vypínání - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 6 Mcyklů.
  • Značka SCHNEIDER ELECTRIC
Výkonové stykače pro střídavý proud
  • Jmen. napájecí napětí AC 50Hz 230 - 230 V
  • Jmen. napájecí napětí AC 60Hz 230 - 230 V
  • Typ napětí pro ovládání AC
  • Počet pomocných spín.kontaktů 1
  • Počet pomocných rozp.kontaktů 1
  • Typ připojení hlavního obvodu Pružinová svorka
  • Počet hlavních spín.kontaktů 4
  • Jmen.provoz.proud Ie AC1, 400V 60 A
