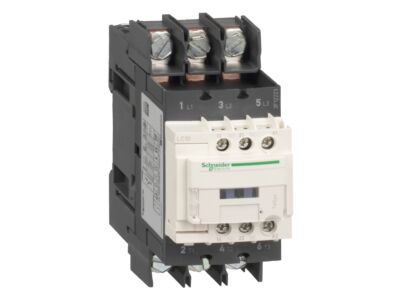

SCHNEIDER Stykač LC1D40A6U7 3P 240VAC

TeSys D stykač, 3p(3Z), AC-3, <= 440 V 40A, 240 V AC cívka. řada: TeSys - označení výrobku: TeSys D - typ produktu nebo součásti: stykač - označení přístroje: LC1D - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-3, AC-1, AC-4 - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 690 V AC 25...400 Hz pro výkonový obvod, <= 300 V DC pro výkonový obvod - [Ie] jmenovitý pracovní proud: 40 A (<= 60 °C) při <= 440 V AC AC-3 pro výkonový obvod, 60 A (<= 60 °C) při <= 440 V AC AC-1 pro výkonový obvod - výkon motoru (kW): 18,5 kW při 380...400 V AC 50/60 Hz AC-3 - výkon motoru (hp): 10 hp při 230/240 V AC 50/60 Hz pro 3 fáz. motory, 30 hp při 460/480 V AC 50/60 Hz pro 3 fáz. motory, 10 hp při 200/208 V AC 50/60 Hz pro 3 fáz. motory, 3 hp při 115 V AC 50/60 Hz pro 1 fáz. motory, 30 hp při 575/600 V AC 50/60 Hz pro 3 fáz. motory, 5 hp při 230/240 V AC 50/60 Hz pro 1 fáz. motory - složení pomocného kontaktu: 1 Z + 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 60 °C pro signalizační obvod, 60 A při <= 60 °C pro výkonový obvod - Irms jmen.zapínací proud: 140 A AC pro signalizační obvod podle IEC 60947-5-1, 250 A DC pro signalizační obvod podle IEC 60947-5-1, 800 A při 440 V pro výkonový obvod podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 72 A <= 40 °C 10 min výkonový obvod, 120 A 500 ms signalizační obvod, 140 A 100 ms signalizační obvod, 320 A <= 40 °C 10 s výkonový obvod, 720 A <= 40 °C 1 s výkonový obvod, 100 A 1 s signalizační obvod, 165 A <= 40 °C 1 min výkonový obvod - jmenovitý proud pojistky: 80 A gG při <= 690 V koordinace typ 1 pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947-5-1, 80 A gG při <= 690 V koordinace typ 2 pro výkonový obvod - [Ui] jmenovité izolační napětí: 600 V pro výkonový obvod certifikace CSA, 600 V pro signalizační obvod certifikace CSA, 600 V pro výkonový obvod certifikace UL, 600 V pro signalizační obvod certifikace UL, 690 V pro signalizační obvod podle IEC 60947-1, 690 V pro výkonový obvod podle IEC 60947-4-1 - elektrická životnost: 1,5 mil. cyklu 40 A AC-3 při Ue <= 440 V, 1,4 mil. cyklu 60 A AC-1 při Ue <= 440 V - ztrátový výkon na pól: 2,4 W AC-3, 5,4 W AC-1 - ochraný kryt: ano - montážní držák: lišta, deska - standardy: CSA C22.2 č. 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - certifikace výrobku: GOST, CCC, UL, CSA - připojení - svorky: výkonový obvod : svorky pro oka - vnější průměr: 16,5 mm, ovládací obvod : svorky pro oka - vnější průměr: 8 mm - kroutící moment: výkonový obvod : 6 N.m - na svorky pro oka šestihranný 10 mm šroub : M6, ovládací obvod : 1,7 N.m - na svorky pro oka - pomocí šroubováku Philips č. 2 šroub : M3,5, ovládací obvod : 1,7 N.m - na svorky pro oka - pomocí šroubováku plochý Ø 6 mm šroub : M3,5 - provozní doba: 4...19 ms vypínání, 12...26 ms spínání - úroveň bezpečnosti a spolehlivosti: B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1, B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1 - mechanická životnost: 6 Mcyklů.
