Kód ELFETEX
10.901.619
OBO BETTERMANN Svorkovnice lustrová 78 CE WS/EKL 3 S
Značka
OBO BETTERMANN
Kód ELFETEX
10.469.654
EAN
4012195702436
Kód výrobce
2056550
Informace o produktu
Zkoušeno dle EN 60998.
Svorky z oceli, šrouby z oceli, galvanicky zinkované, 12pólové, po jednotlivých svorkách oddělitelné lišty metodou „twist'n'pull“.
Šrouby povytočené, neztratitelné.
Maximální přípustná okolní teplota podle EN 60998: -5 až +80°C.
Jmenovitý průřez 16 - mm²
Jmenovité napětí 450 V
Jmenovitý proud 76 A
Max. připojitelné průřezy na svorkové místo: 16 mm² plný vodič nebo 10 mm² laněný, resp. 6 mm² flexibilní vodič.
- Značka OBO BETTERMANN
Jedno- a vícepólové svorkovnice
- Způsob montáže Přímá montáž
- Barva Bílá
- Jmenovité napětí 450 V
- Počet pólů 12
- Rozsah provozních teplot -5 - 80 °C
- Počet připojovacích bodů na pólu 2
- Druh elektrického připojení 1 Šroubová svorka
- Druh elektrického připojení 2 Šroubová svorka

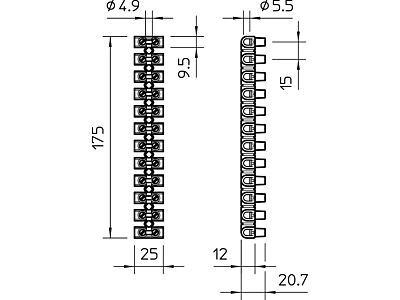

- Vzdálenost otvoru uprostřed 15 mm
- Připoj.vodič lanko s dutinkou 4 - 16 mm²
- Připoj.vodič lanko bez dutinky 4 - 6 mm²
- Připoj.vodič drát vícežilový 4 - 10 mm²
- Jmenovitý proud In 76 A
- Šířka 25 mm
- Výška 20.7 mm
- Hloubka 175 mm
- Uzavírací deska nutná Ne
- Průhledný Ne
- Provedení zkoušené proti explozi Ex e Ne
- Připoj.vodič drát jednožilový - - - mm²
