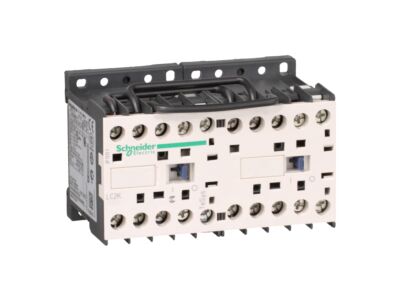

SCHNEIDER Stykač LC2K0901P7 230VAC

TeSys K reverzační stykač LC2-K, 3p, AC-3, <= 440 V 9A, cívka 230 V AC. řada: TeSys - označení výrobku: TeSys K - označení přístroje: LC2K - použití zařízení: ovládání - použití stykače: ovládání motoru, odporová zátěž - kategorie použití: AC-1, AC-4, AC-3 - úprava zařízení: s předmont. reverzační sběrnicí - popis pólů: 3P - složení kontaktů: 3 Z - [Ue] jmenovité pracovní napětí: <= 690 V AC 50/60 Hz pro signalizační obvod, 690 V AC 50/60 Hz pro výkonový obvod - [Ie] jmenovitý pracovní proud: 16 A (<= 70 °C) při 690 V AC AC-1 pro výkonový obvod, 20 A (<= 50 °C) při <= 440 V AC AC-1 pro výkonový obvod, 9 A při <= 440 V AC AC-3 pro výkonový obvod - výkon motoru (kW): 4 kW při 380...415 V AC 50/60 Hz, 4 kW při 480 V AC 50/60 Hz, 4 kW při 500...600 V AC 50/60 Hz, 4 kW při 440 V AC 50/60 Hz, 2,2 kW při 220...230 V AC 50/60 Hz, 4 kW při 660...690 V AC 50/60 Hz - složení pomocného kontaktu: 1 V - kategorie přepětí: III - [Ith] jmenovitý tepelný proud: 10 A při <= 50 °C pro signalizační obvod, 20 A při <= 50 °C pro výkonový obvod - Irms jmen.zapínací proud: 110 A AC pro výkonový obvod podle NF C 63-110, 110 A AC pro signalizační obvod podle IEC 60947, 110 A AC pro výkonový obvod podle IEC 60947 - jmenovitá vypínací schopnost: 110 A při 380...400 V podle IEC 60947, 110 A při 440 V podle IEC 60947, 70 A při 660...690 V podle IEC 60947, 110 A při 220...230 V podle IEC 60947, 80 A při 500 V podle IEC 60947, 110 A při 415 V podle IEC 60947 - [Icw] jmenovitý krátkodobý výdržný proud: 80 A 1 s signalizační obvod, 45 A <= 50 °C 1 min výkonový obvod, 80 A <= 50 °C 10 s výkonový obvod, 90 A <= 50 °C 1 s výkonový obvod, 110 A 100 ms signalizační obvod, 20 A <= 50 °C >= 15 min výkonový obvod, 40 A <= 50 °C 3 min výkonový obvod, 60 A <= 50 °C 30 s výkonový obvod, 90 A 500 ms signalizační obvod, 85 A <= 50 °C 5 s výkonový obvod - jmenovitý proud pojistky: 25 A aM pro výkonový obvod, 10 A gG pro signalizační obvod podle VDE 0660, 25 A gG při <= 440 V pro výkonový obvod, 10 A gG pro signalizační obvod podle IEC 60947 - [Ui] jmenovité izolační napětí: 690 V pro signalizační obvod podle IEC 60947-5-1, 600 V pro signalizační obvod podle CSA C22.2 č. 14, 600 V pro výkonový obvod podle UL 508, 690 V pro výkonový obvod podle IEC 60947-4-1, 600 V pro signalizační obvod podle UL 508, 690 V pro signalizační obvod podle IEC 60947-4-1, 600 V pro výkonový obvod podle CSA C22.2 č. 14 - elektrická životnost: 0,18 mil. cyklu 20 A AC-1 při Ue <= 440 V, 1,3 mil. cyklu 9 A AC-3 při Ue <= 440 V - typ blokování: mechanické - montážní držák: lišta, deska - standardy: IEC 60947, NF C 63-110, VDE 0660, BS 5424 - certifikace výrobku: CSA, UL - připojení - svorky: šroubové svorky 2 kabel(y) 0,75...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, šroubové svorky 1 kabel(y) 0,75...4 mm² - tuhost kabelu: ohebný - ne kabelová koncovka, šroubové svorky 1 kabel(y) 1,5...4 mm² - tuhost kabelu: pevný, šroubové svorky 2 kabel(y) 0,34...1,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, šroubové svorky 1 kabel(y) 0,34...2,5 mm² - tuhost kabelu: ohebný - ano kabelová koncovka, šroubové svorky 2 kabel(y) 1,5...4 mm² - tuhost kabelu: pevný - kroutící moment: 1,3 N.m - na šroubové svorky - pomocí šroubováku plochý Ø 6 mm, 1,3 N.m - na šroubové svorky - pomocí šroubováku Philips č. 2 - provozní doba: 10...20 ms vypnutí napájení cívky a rozpojení 1Z, 10...20 ms zapnutí napájení cívky a sepnutí 1Z - úroveň bezpečnosti a spolehlivosti: B10d = 1369863 cyklu stykač s jmenovitým zatížením podle EN/ISO 13849-1, B10d = 20000000 cykly stykač s mechanickým zatížením podle EN/ISO 13849-1 - mechanická životnost: 5 Mcyklů.
