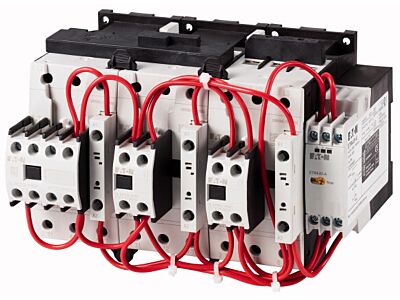

Stykač SDAINLM70 400V/50Hz

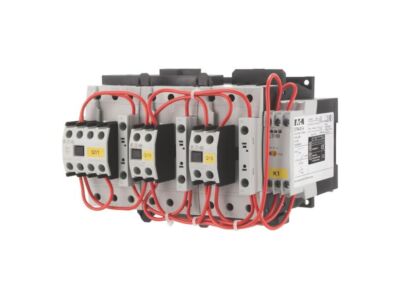

main product photo
Obrázek je pouze ilustrativní.

Stykač SDAINLM70 400V/50Hz

Značka
EATON
Kód ELFETEX
10.096.729
EAN
4015081011292
Kód výrobce
101386
Recyklační poplatek vč. DPH
4,71 Kč
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

Stykačová kombinace Y-D, Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL, Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 70 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 18.5 kW, 380 V 400 V: P= 37 kW, 500 V: P= 45 kW, 660 V 690 V: P= 37 kW, Max. doba přepnutí: 20 s, Ovládací napětí: 400 V 50 Hz, Druh proudu AC/DC: AC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM40, + DILM150-XHI31, Stykač pro spínání do trojúhelníku Q15: DILM40, + DILM150-XHI11 Typ, Stykač pro spínání do hvězdy Q13: DILM40, + DILM150-XHI11 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem.
  • Značka EATON
Stykačové kombinace
  • Funkce Stykač hvězda-trojúhelník
  • Jmen. napájecí napětí AC 50Hz 400 - 400 V
  • Typ napětí pro ovládání AC
  • Jmen.provoz.proud Ie AC3, 400V 70 A
  • Jmenovitý výkon při AC3, 400 V 37 kW
  • Typ připojení hlavního obvodu Šroubová svorka
  • Stupeň krytí (IP) IP00
  • Druh ochrany ( NEMA) Ostatní, jiné
  • Šířka 188 mm
  • Výška 115 mm
  • Hloubka 147 mm
  • Počet hlavních spín.kontaktů 9
  • Počet pomocných spín.kontaktů 1
  • Počet pomocných rozp.kontaktů 1
  • Jmen.provoz.proud Ie AC1, 400V 70 A
  • Možnost montáže na DIN lištu Ne
  • Jmen. napájecí napětí AC 60Hz - - V
  • Jmenovité napětí Us při DC - - V
  • Typ napětí (provozní napětí) AC
  • Druh elektrického připojení pro pomocný a řídící obvod Šroubová svorka
  • Provozní napětí při AC 50 Hz 230 - 690 V
  • Provozní napětí při AC 60 Hz 230 - 690 V
  • Provozní napětí při DC - - V
