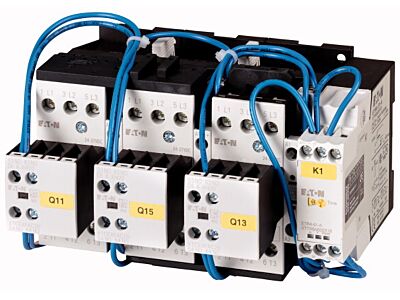

Stykač SDAINLM30 24V DC

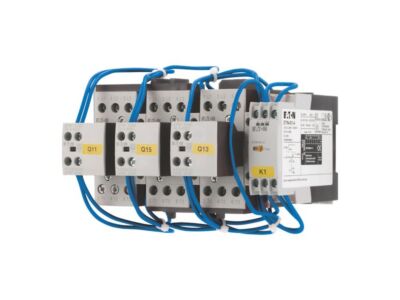

main product photo
Obrázek je pouze ilustrativní.

Stykač SDAINLM30 24V DC

Značka
EATON
Kód ELFETEX
10.095.570
EAN
4015081003969
Kód výrobce
100419
Recyklační poplatek vč. DPH
3,09 Kč
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

Stykačová kombinace Y-D, Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL, Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 30 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 7.5 kW, 380 V 400 V: P= 15 kW, 500 V: P= 18.5 kW, 660 V 690 V: P= 18.5 kW, Max. doba přepnutí: 20 s, Ovládací napětí: 24 V DC, Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM17-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM17-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM17-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem.
  • Značka EATON
Stykačové kombinace
  • Funkce Stykač hvězda-trojúhelník
  • Jmenovité napětí Us při DC 24 - 24 V
  • Typ napětí pro ovládání DC
  • Jmen.provoz.proud Ie AC3, 400V 30 A
  • Jmenovitý výkon při AC3, 400 V 15 kW
  • Typ připojení hlavního obvodu Šroubová svorka
  • Stupeň krytí (IP) IP00
  • Druh ochrany ( NEMA) Ostatní, jiné
  • Šířka 158 mm
  • Výška 95 mm
  • Hloubka 138 mm
  • Počet hlavních spín.kontaktů 9
  • Počet pomocných spín.kontaktů 3
  • Jmen.provoz.proud Ie AC1, 400V 30 A
  • Možnost montáže na DIN lištu Ne
  • Jmen. napájecí napětí AC 50Hz - - V
  • Jmen. napájecí napětí AC 60Hz - - V
  • Typ napětí (provozní napětí) AC
  • Druh elektrického připojení pro pomocný a řídící obvod Šroubová svorka
  • Provozní napětí při AC 50 Hz 24 - 690 V
  • Provozní napětí při AC 60 Hz 24 - 690 V
  • Provozní napětí při DC - - V
