Stykač SDAINLM16 24VDC

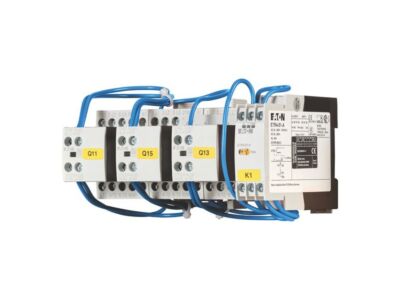

main product photo
Obrázek je pouze ilustrativní.

Stykač SDAINLM16 24VDC

Značka
EATON
Kód ELFETEX
10.094.724
EAN
4015081003945
Kód výrobce
100417
Recyklační poplatek vč. DPH
1,91 Kč
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

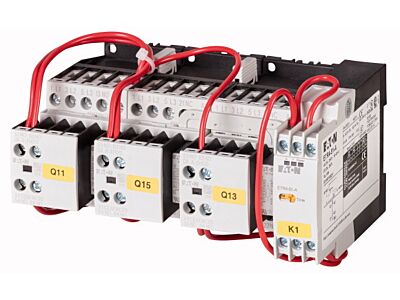

Stykačová kombinace Y-D, Aplikace: Kombinace stykačů pro spouštění motorů ve hvězdě-trojúhelníku, Četnost spínání: max. 30 rozběhů za hodinu, Příslušenství: kombinace hvězda-trojúhelník SDAINL, Kategorie užití: AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 16 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 4 kW, 380 V 400 V: P= 7.5 kW, 500 V: P= 7.5 kW, 660 V 690 V: P= 7.5 kW, Max. doba přepnutí: 20 s, Ovládací napětí: 24 V DC, Druh proudu AC/DC: DC ovládání, Jednotlivé komponenty kombinace Síťový stykač Q11: DILM9-10, + DILA-XHI20, Stykač pro spínání do trojúhelníku Q15: DILM9-01, + DILA-XHI20 Typ, Stykač pro spínání do hvězdy Q13: DILM7-01, + DILA-XHI20 Typ, Časové relé K1: ETR4-51 Typ, poznámka: Vhodné také pro motory třídy účinnosti IE3., Zařízení třídy IE3 jsou na obalu označeny logem.
  • Značka EATON
Stykačové kombinace
  • Funkce Stykač hvězda-trojúhelník
  • Jmenovité napětí Us při DC 24 - 24 V
  • Typ napětí pro ovládání DC
  • Jmen.provoz.proud Ie AC3, 400V 16 A
  • Jmenovitý výkon při AC3, 400 V 7.5 kW
  • Typ připojení hlavního obvodu Šroubová svorka
  • Stupeň krytí (IP) IP20
  • Druh ochrany ( NEMA) Ostatní, jiné
  • Počet hlavních spín.kontaktů 9
  • Jmen.provoz.proud Ie AC1, 400V 16 A
  • Možnost montáže na DIN lištu Ne
  • Druh elektrického připojení pro pomocný a řídící obvod Šroubová svorka

Ke stažení

Technická specifikace.pdf (342.11 kB)
