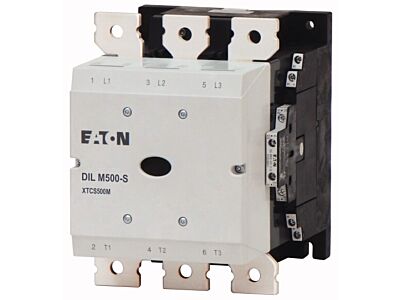

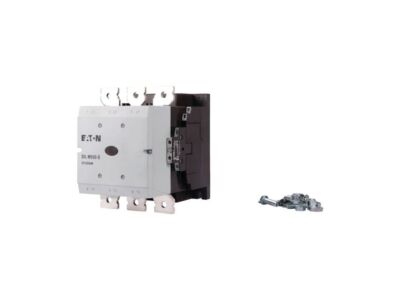

DILM500-S/22(110-120V50/60HZ)

DILM500-S/22(110-120V50/60HZ)

Kód ELFETEX
10.090.302
EAN
4015082741983
Kód výrobce
274198
Recyklační poplatek vč. DPH
11,41 Kč
Obrázek je pouze ilustrativní.

Informace o produktu

Výkonový stykač, Aplikace: Výkonové stykače pro motory, Standardní přístroje nad 170 A, Kategorie užití: AC-1: Neinduktivní nebo jen slabě induktivní zátěže, topné odpory, AC-3: Motory s kotvou nakrátko: spouštění, vypínání během chodu, AC-4: Motory s kotvou nakrátko: spouštění, brždění protiproudem, reverzace, tipovací provoz, Typy svorek: šroubové připojení, Jmenovitý pracovní proud AC-3 380 V 400 V: Ie= 500 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud, 3pólový, 50 - 60 Hz Otevřený při 40 °C: Ith =Ie= 800 A, zakrytá: Ith= 600 A, Jmenovitý pracovní proud AC-1 Konvenční volně tepelný proud 1pólový bez krytu: Ith= 1625 A, zakrytá: Ith= 1500 A, Max. výkon pro třífázové motory, 50 - 60 Hz AC-3 220 V 230 V: P= 155 kW, 380 V 400 V: P= 265 kW, 660 V 690 V: P= 300 kW, Max. výkon pro třífázové motory, 50 - 60 Hz AC-4 220 V 230 V: P= 112 kW, 380 V 400 V: P= 200 kW, 660 V 690 V: P= 240 kW, Lze kombinovat s pomocným kontaktem: DILM820-XHI…, Kontakty S = spínací kontakt: 2 spínací kontakt, Kontakty Ö = rozpínací kontakt: 2 rozpínací kontakt, Poznámky: Integrovaným ochranným členem v ovládací elektronice., 660 V, 690 V popř.1000 V: nelze přímo reverzovat, Druh proudu AC/DC: AC ovládání
  • Značka EATON
Výkonové stykače pro střídavý proud
  • Jmenovitý výkon při AC3, 400 V 250 kW
  • Počet hlavních spín.kontaktů 3
  • Počet pomocných spín.kontaktů 2
  • Počet pomocných rozp.kontaktů 2
  • Jmen.provoz.proud Ie AC3, 400V 500 A
  • Jmen.provoz.proud Ie AC1, 400V 800 A
  • Jmen. napájecí napětí AC 50Hz 110 - 120 V
  • Jmen. napájecí napětí AC 60Hz 110 - 120 V
  • Typ připojení hlavního obvodu Připojení lišty
  • Typ napětí pro ovládání AC
  • Měřený provozní proud Ie při AC-4,400 V 360 A
  • Měřený provozní výkon Ie při AC-4,400 V 200 kW
  • Měřený pracovní výkon NEMA 298 kW
