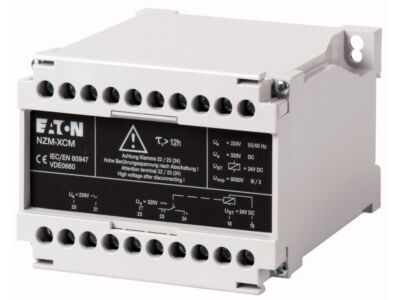

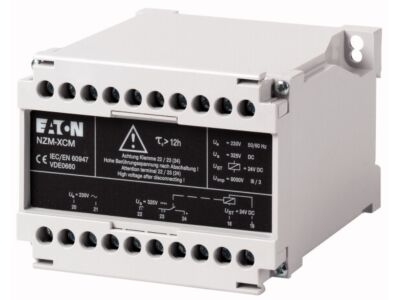

NZM-XCM

NZM-XCM

Kód ELFETEX
10.089.712
EAN
4015082294137
Kód výrobce
229413
Recyklační poplatek vč. DPH
0,63 Kč

Informace o produktu

Volitelné příslušenství k řadě výkonových spínačů NZM nabízí bohaté portfolio možností využití při nasazení na celém světě. Montáž je vždy pružná a jednoduchá díky modulárním funkčním skupinám. Upozornění: Kondenzátorová jednotka 230 V 50/60 Hz ve spojení s vypínací spouští NZM..-XA208-250AC/DC. Kryt: Stupeň krytí IP20. Není sxchváleno dle UL/CSA.Umožňuje bezpečné použití výkonového jističe jako spínače mřížové sítě v rozsahu 0-110 % Un s konstantní dobou vypínání 40 ms. Při chybějícím síťovém napětí dodává vestavěný kondenzátor po dobu nejméně 12 hodin energii potřebnou k ovládání vypínací spouště. Uspořádání kondenzátorové jednotky se provádí nezávisle na spínači. Kondenzátorovou jednotku připojte na napájecí straně. Upozornění k projektování: Standardní pomocné spínače (HIN) zapojte jako spínací kontakt v sérii s cívkou vypínací spouště! Standardní pomocné spínače nejsou obsaženy v rozsahu dodávky. Lze použít pro: NZM1(-4), N(S)1(-4), NZM2(-4), N(S)2(-4), NZM3(-4), N(S)3(-4), NZM4(-4), N(S)4(-4)
  • Značka EATON
Spouště pracovního proudu
  • Jmen. napájecí napětí AC 50Hz 230 - 230 V
  • Jmen. napájecí napětí AC 60Hz 230 - 230 V
  • Typ napětí pro ovládání DC
  • Typ elektrického připojení Šroubová svorka
  • Vhodné pro jističe Ano
  • Vhodné pro výkonové spínače Ano
