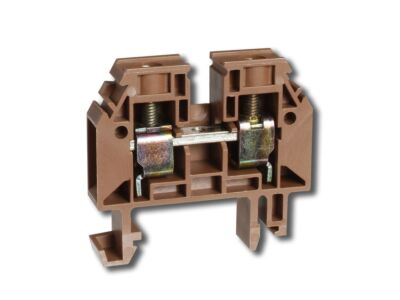

ELEKTRO BEČOV Svorka RSA 10 A řadová hnědá

Obrázek je pouze ilustrativní.

ELEKTRO BEČOV Svorka RSA 10 A řadová hnědá

Značka
ELEKTRO BEČOV
Kód ELFETEX
10.074.889
EAN
8595155003553
Kód výrobce
A151151

Informace o produktu

Ke stažení

Informace o produktu

Řadové svornice RSA jsou určeny pro spojování elektrických obvodů malého a nízkého napětí měděnými tuhými, i ohebnými, eventuelně hliníkovými vodiči. Ohebné vodiče není nutné zakončovat dutinkou. Svornice je možné aplikovat dle ČSN 33 2000-5-51 ed. 3 v prostředí s vnějšími vlivy AB 7, AF 2 a vybrané svornice i v prostředí s vnějšími vlivy dle AG 2 a AH 2. Řadové svornice RSA 2,5 A až RSA 35 A jsou ověřeny klimatickou zkouškou do teploty prostředí -40 °C. Pro splnění a dodržení legislativních a bezpečnostních požadavků je nutné při instalaci propojek RSA 6 A a RSA 10 A vždy použít boční přepážky (jak mezi sebou, tak i v případě použití pouze jedné propojky, kde nevložením přepážky dojde ke zkrácení vzdušné vzdálenosti mezi propojkou a můstkem následné svornice asi na polovinu – cca 5 mm).

Vybrané svornice jsou zkoušeny na seizmickou odolnost dle ČSN IEC 980:1993 a norem souvisejících a podle certifikace GOST R. Řadové svornice RSA jsou určeny pro použití ve všech segmentech elektrotechnického průmyslu včetně nejnáročnějších energetických provozů. Při použití hliníkových vodičů ve svornicích se postupuje dle technické informace TNI 37 0606.

Jedno pólová řadová svorka RSA 10 A

  • Jmenovitý průřez vodiče [mm2]: 10
  • Jmenovitý proud [A]: 57
  • Zkratová odolnost [A]: 1200
  • Maximální provozní napětí [V]: 1000
  • Izolační napětí Ui [V]: 1000
  • Impulsní napětí U(imp) [kV]: 6
  • Stupeň znečištění (dle ČSN EN 60947-7-1, čl.7.1.3) 2
  • IP 20
  • Zkoušení: IEC 60947-7-1
  • Druh připojení / břit šroubováku (křížový / plochý): šroubové / PH 2 / 0,8 x 4
  • Počet připojovacích míst: 2
  • Upínací šroub: M4 x 8,8
  • Utahovací moment [Nm]: 1,2

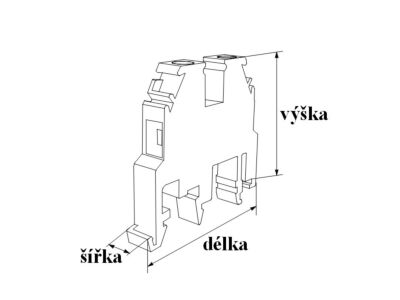

  • Šířka / výška / délka [mm]: 10 / 45,2 / 50
  • Minimální průřez vodiče [mm2]: 1,5
  • Maximální průřez vodiče [mm2]: 16
  • Značka ELEKTRO BEČOV
Průchozí svorkovnice
  • Způsob montáže DIN lišta 35 mm
  • Barva Hnědý
  • Jmenovité napětí 1000 V
  • Rozsah provozních teplot -40 - 105 °C
  • Třída hořlavosti izolačního materiálu dle UL94 V0
  • Uzavírací deska nutná Ano
  • Druh elektrického připojení 1 Šroubová svorka
  • Počet pater 1
  • Počet připojovacích bodů na úrovni 2
  • Připoj.vodič drát jednožilový 1.5 - 16 mm²
  • Připoj.vodič drát vícežilový 1.5 - 10 mm²
  • Materiál izolačního tělesa Termoplast
  • Jmenovitý proud In 57 A
  • Připoj.vodič lanko s dutinkou 1.5 - 10 mm²
  • Interní přemostění Ne
  • Provedení zkoušené proti explozi Ex e Ne
  • Šířka 10 mm
  • Výška 45.2 mm
  • Výška 50 mm
