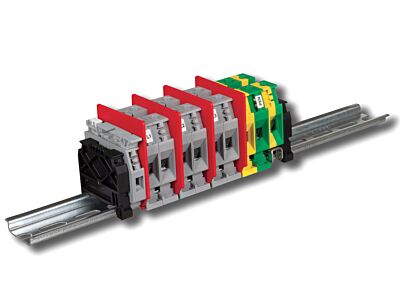

MOREK Svorka SVE02 TN-C stožárová výzbroj

Svorkovnice pro stožáry veřejného osvětlení typu SVE jsou nabízeny v provedení pro použití v soustavě TN-C nebo TN-S. Svorkovnice je sestavena z řadových svorek a příslušenství značky CABUR (průchozí svorky CBC, zemnicí svorka TEC). Svorkovnice typu SVE jsou standardně osazeny pojistkovou svorkou SFR.4, pojistkovým spodkem E14 nebo E27. V případě zájmu o další jistící prvek lze tento přiobjednat. V nestandardním provedení jsou svorkovnice osazovány jističem, nebo pojistkovým odpojovačem. Všechny typy svorkovnic (standardní i nestandardní provedení) je možné osadit přepěťovou ochranou. Svorkovnice jsou umístěny na nosné liště DIN o délce 300 mm. Tuto lištu lze upnout do všech stožárů VO. Další technické informace jednotlivých svorek naleznete u konkrétního použitého typu v produktovém katalogu. Na stožárové svorkovnice je vydáno prohlášení o shodě na základě vydaných certifikátů na jednotlivé použité výrobky, které jsou zkoušeny dle: IEC 60947-7-1; IEC 60947-7-2; IEC 60947-7-3; IEC 60715; EN 60079-11. Krytí svorkovnic SVE je IP20. Svorkovnice je také možné sestavit z jiných typů řadových svorek (CBC.6, CBC.10), nebo dle přání zákazníka. Lze je dodat i s jiným jistícím prvkem, např. přepěťovou ochranou.

Parametry:

• Použití v soustavě: TN-C, odbočovací
• Složení svorkovnice 8x CBC.16 1x TEC.16 (PE) 1x SFR.4
• Jmenovitý průřez (mm2) 25
• Rozsah upínaných vodičů (mm2) 1,5 ÷ 25
• Jmenovité napětí (V) 1000
• Jmenovitý proud (A) 101
• Šířka / výška / délka (mm) 53 / 62 / 140
• Délka lišty DIN (mm) 300
• Hmotnost (g) 1075
• Balení (ks) 2
