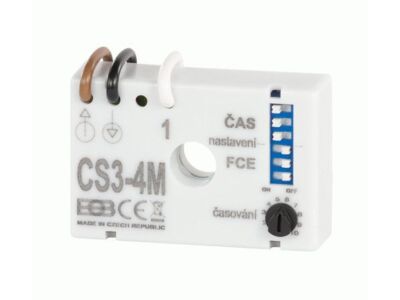

ELEKTROBOCK Spínač CS3-4M časový multifunkční

CS3-4M je multifunkční časové relé pro ovládání odporové (žárovky) a indukční zátěže (ventilátory) s možností montáže pod vypínač a v zapojení bez nulového vodiče.

Osm funkcí CS3-4M:

• časové zpoždění s možností přerušení
• zpožděné vypnutí (obdoba CS3-1)
• multi-časové relé s blokováním
• časové relé bez možnosti blokování
• impulsní relé (ovládání z více míst)
• zpožděné sepnutí
• zpožděné sepnutí i vypnutí
• blikač

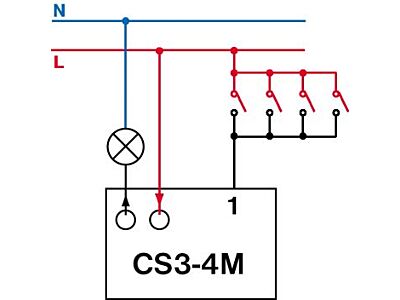

Velkou výhodou je lineární nastavení času (hrubě pomocí přepínače, jemně trimrem), zapojení BEZ NULOVÉHO VODIČE a dále nastavení 8-mi následujících funkcí.

Vysvětlení funkcí CS3-4M:

1. Časové relé s možností přerušení

K sepnutí zátěže a časování dojde ihned po stisknutí tlačítka. Dalším stiskem tlačítka během časování lze zátěž vypnout.

2. Zpožděné vypnutí (obdoba CS3-1)

K sepnutí zátěže dojde v okamžiku rozepnutí tlačítka, po odčasování se zátěž vypne.

3. Multi-časové relé s blokováním
Počtem stisknutí tl.(max.5x) se násobí nastavený čas. Při šestém stisknutí se čas nuluje. Pokud během časování stiskneme tlačítko na cca 3s, zátěž se vypne.

4. Zpožděné vypnutí bez blokování
K sepnutí zátěže dojde okamžitě po stisknutí ovládacího spínače, ale samotné časování začne po rozpojení ovládacího spínače.

5. Impulsní relé (ovládání z více míst)
Stisknutí tlačítka sepne zátěž a další stisknutí tlačítka zátěž vypne. Na délce stisknutí tlačítka nezáleží.

6. Zpožděné sepnutí
Po stisknutí tl.odčasuje nastavený čas(zpoždění), potom dojde k sepnutí zátěže, které trvá až do rozepnutí tlačítka.

7. Zpožděné sepnutí i vypnutí
Po stisku tlačítka odčasuje nastavený čas(zpoždění), následuje sepnutí zátěže. Po rozepnutí tl.se zátěž vypne se stejným zpožděním.

8. Blikač

Při trvalém sepnutí tlačítka dojde ke spínání zátěže v nastavených časových intervalech 1:1.
