SCHNEIDER Odpínač VARIO VCF-4 80A

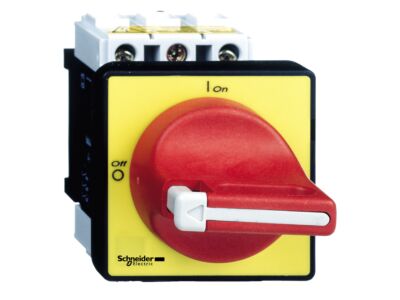

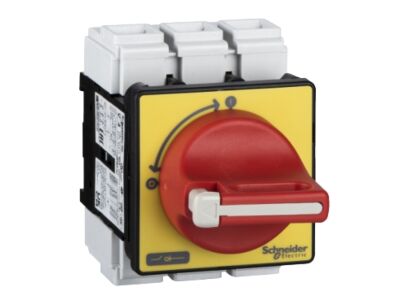

main product photo
Obrázek je pouze ilustrativní.

SCHNEIDER Odpínač VARIO VCF-4 80A

Značka
SCHNEIDER ELECTRIC
Kód ELFETEX
10.067.546
EAN
3389110166002
Kód výrobce
VCF4
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

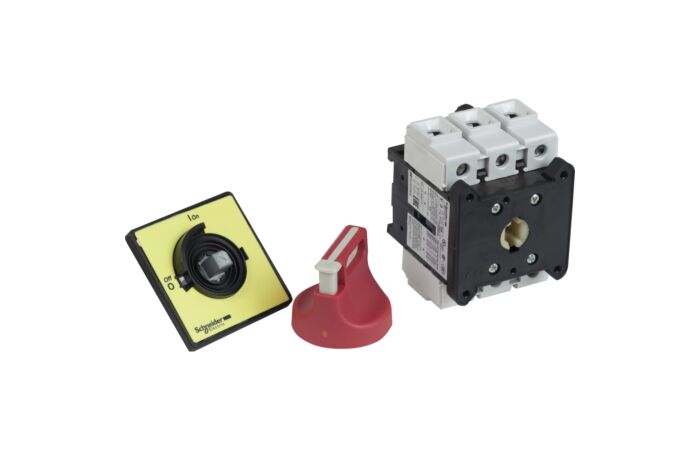

TeSys Vario odpínač VBF - 3P - 80A/690V - pro motor. spínací zařízení až do 30kW@400V ACV-23. Kompletní jednotka složená ze spínacího těla V4, červená rukojeť se žlutou 60x60mm přední deskou KCF2PZ. Určeno pro použití hlavního a nouzového vypínače s odpojovačem. Rukojeť na visací zámek - pro 3 visací zámky (objednat samostatně). Rukojeť se 4 šrouby na dveřích - bez montáže na dveře - IP65. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
  • Značka SCHNEIDER ELECTRIC
Výkonové odpínače
  • Počet přepínačů 1
  • Max. jmenovité provozní napětí Ue AC 690 V
  • Jmenovitý trvalý proud Iu 80 A
  • Měřený trvalý proud při AC-23,400 V 57 A
  • Dimenzovaný trvalý proud při AC-21,400 V 80 A
  • Jmenovitý výkon při AC3, 400 V 22 kW
  • Jmenovitý krátkodobý výdržný proud Icw 0.96 kA
  • Jmenovitý pracovní výkon při AC-23, 400V 30 kW
  • Jmenovitý podmíněný zkratový proud Iq 10 kA
  • Počet pólů 3
  • Konstrukční typ zařízení Vestavěné zařízení pevně zabudované
  • Barva ovládacího prvku Červená
  • Typ ovládacího prvku Otočný ovladač
  • Typ připojení hlavního obvodu Šroubová svorka
  • Krytí (IP), přední strana IP65
  • Uzamykatelné Ano
  • Verze jako zařízení nouzového zastavení Ano
  • Provedení jako hlavní vypínač Ano
  • Vhodné pro čelní montáž 4-otvory Ano
  • Vhodné pro montáž do rozvaděče Ano
  • Šířka 60 mm
  • Výška 83 mm
  • Hloubka 114 mm
  • Jmenovité pracovní napětí 690 - 690 V
  • Integrován pohon motoru Ne
  • Provedení jako bezpečnostní spínač Ne
  • Provedení jako údržový /servisní spínač Ne
  • Vhodné pro čelní montáž centrálně Ne
  • Vhodné pro zadní montáž Ne
  • Volitelný pohon Ne
  • Volitelná napěťová spoušť Ne
  • Spínaný výkon při 400 V 45 kW
  • Provedení jako otočný spínač Ne
  • S předmontovanou kabeláží Ne
  • Vhodné pro podlahovou montáž Ne
