SCHNEIDER Odpínač VARIO VC-F5 125A 3-pólový

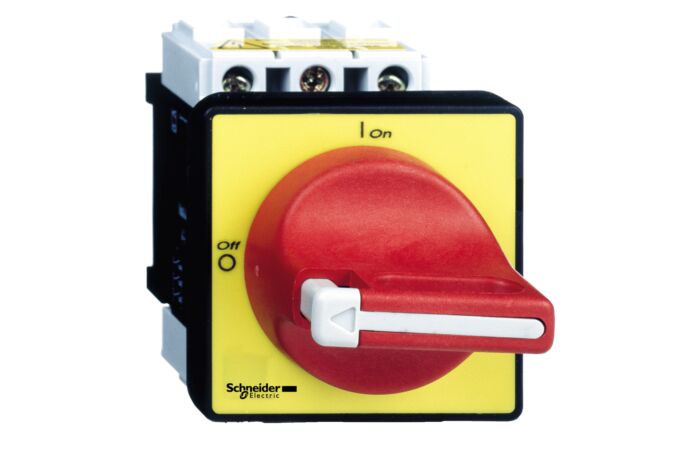

main product photo
Obrázek je pouze ilustrativní.

SCHNEIDER Odpínač VARIO VC-F5 125A 3-pólový

Značka
SCHNEIDER ELECTRIC
Kód ELFETEX
10.056.431
EAN
3389110804638
Kód výrobce
VCF5
Přidat k porovnání

Informace o produktu

Ke stažení

Informace o produktu

TeSys Vario odpínač VBF - 3P - 125 A/690V - pro motor. spínací zařízení až do 37kW@400V ACV-23. Kompletní jednotka složená ze spínacího těla V5, červená rukojeť se žlutou 90x90mm přední deskou KCF3PZ. Určeno pro použití hlavního a nouzového vypínače s odpojovačem. Rukojeť na visací zámek - pro 3 visací zámky (objednat samostatně). Rukojeť se 4 šrouby na dveřích - bez montáže na dveře - IP65. Certifikováno více standardů (IEC, UL, CSA, CCC, EAC, Marine), vyhovuje Green Premium (RoHs/Reach).
  • Značka SCHNEIDER ELECTRIC
Výkonové odpínače
  • Počet přepínačů 1
  • Max. jmenovité provozní napětí Ue AC 690 V
  • Jmenovitý trvalý proud Iu 125 A
  • Měřený trvalý proud při AC-23,400 V 68.5 A
  • Dimenzovaný trvalý proud při AC-21,400 V 125 A
  • Jmenovitý výkon při AC3, 400 V 30 kW
  • Jmenovitý krátkodobý výdržný proud Icw 1.5 kA
  • Jmenovitý pracovní výkon při AC-23, 400V 37 kW
  • Jmenovitý podmíněný zkratový proud Iq 10 kA
  • Počet pólů 3
  • Konstrukční typ zařízení Vestavěné zařízení pevně zabudované
  • Barva ovládacího prvku Červená
  • Typ ovládacího prvku Otočný ovladač
  • Typ připojení hlavního obvodu Šroubová svorka
  • Krytí (IP), přední strana IP65
  • Uzamykatelné Ano
  • Verze jako zařízení nouzového zastavení Ano
  • Provedení jako hlavní vypínač Ano
  • Vhodné pro čelní montáž 4-otvory Ano
  • Vhodné pro montáž do rozvaděče Ano
  • Šířka 90 mm
  • Výška 125 mm
  • Hloubka 160 mm
  • Jmenovité pracovní napětí 690 - 690 V
  • Integrován pohon motoru Ne
  • Provedení jako bezpečnostní spínač Ne
  • Provedení jako údržový /servisní spínač Ne
  • Vhodné pro čelní montáž centrálně Ne
  • Vhodné pro zadní montáž Ne
  • Volitelný pohon Ne
  • Volitelná napěťová spoušť Ne
  • Spínaný výkon při 400 V 75 kW
  • Provedení jako otočný spínač Ne
  • S předmontovanou kabeláží Ne
  • Vhodné pro podlahovou montáž Ne
