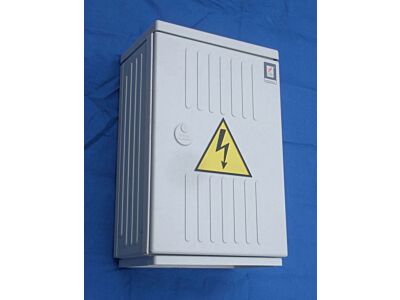

DCK Skříň SS200/PVS1P

Přípojková skříň SS200/PVS1P je určena pro instalaci do veřejných distribučních sítí nízkého napětí. Skříň je vyrobena z odolného UV stabilizovaného plastu a je určena pro montáž přímoproudých připojení v nadzemním provedení.

Tento typ skříně slouží pro připojení jednofázových odběrných míst a je navržen tak, aby splňoval technické požadavky distributorů elektřiny v ČR. Skříň je vybavena předem osazeným přístrojovým panelem typu PVS1P, což zaručuje jednoduchou a rychlou montáž.

Technické parametry:

• Jmenovité napětí Un: 690 V, AC

• Jmenovité pracovní napětí Ue: do 690 V, AC

• Jmenovité izolační napětí Ui: 690 V, AC

• Jmenovité impulzní výdržné napětí Uimp: 8 kV (1,2/50 ?s)

• Kategorie přepětí: IV

• Jmenovitý proud rozváděče InA: 400 A

• Jmenovitý proud obvodu (jištěného vývodu) Inc: 160 A

• Jmenovitý proud obvodu (nejištěného vývodu) Inc: 400 A

• Jmenovitý podmíněný zkratový proud Icc: 40 kA

• Jmenovitý krátkodobý výdržný proud Icw (nejištěného vývodu): 36 kA / 10 ms

• Jmenovitý kmitočet fn: 50 Hz

• Stupeň znečištění: 3

• Uzemňovací soustava: TN-C
• Typ: SS200/PVS1P
• Výrobce: DCK Holoubkov
• Použití: Přípojková skříň pro NN distribuční sítě (1fázové připojení)
• Materiál: UV stabilizovaný plast (polyester vyztužený skelnými vlákny)
• Stupeň krytí: IP44, při otevření IP00
• Třída ochrany: II – dvojitá izolace
• Montáž: Samostatně stojící – na soklu nebo přímo do země
• Přístrojový panel: PVS1P – jednofázový, připravený pro plombování
• Zamykání: Tříbodový zámek s možností plombování
• Normy: ČSN EN 61439-1, ČSN EN 61439-5
• Distribuční kompatibilita: Vyhovuje požadavkům ČEZ, PRE, EG.D (dle konkrétní konfigurace)
