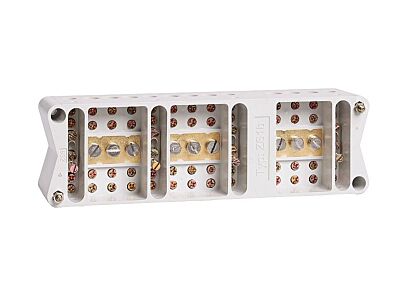

ZPA Svorkovnice ZS1B zkušební

Zkušební svorkovnice ZS1b (pro čtyřvodičové vedení) je určena pro elektrická zařízení, kde je požadována výměna nebo kontrola měřicích přístrojů během provozu (při odpojování nebo připojování elektroměrů v sekundárních obvodech měřicích proudových a napěťových transformátorů) a kde je nutno dodržet podmínku nepřerušení sekundárních obvodů měřicích proudových transformátorů.

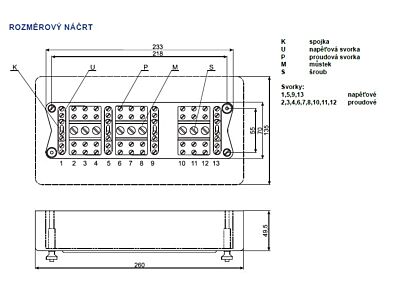

Zkušební svorkovnice ZS1b je uspořádána tak, že proudové svorky P jsou průběžné. Vodivé spojení sousedních proudových svorek téže polarity je provedeno můstkem M a dotažením šroubů S. Napěťové svorky U jsou rozděleny na dvě poloviny. Vodivé spojení obou polovin svorek je provedeno spojkami K.

• Maximální jmenovité napětí: 400 V, 50 Hz
• Maximální jmenovitý proud: 5 A
• Zkušební napětí: 2kV ef

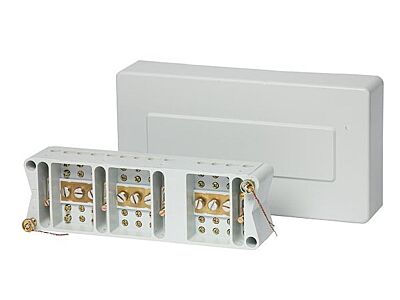

• Hmotnost vč. krytu: 1,2 kg
• Rozměry: 260 x 135 x 49,5 mm
