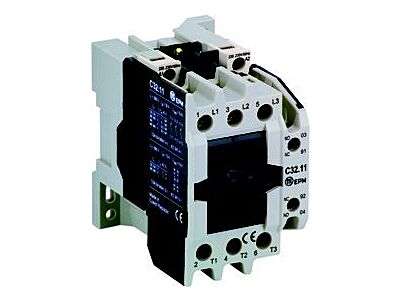

EP MODŘANY Stykač C32.11 220-230VAC

Obrázek je pouze ilustrativní.

Značka

EP MODŘANY

Kód ELFETEX

10.040.039

EAN

8590206192675

Kód výrobce

111149867300

Recyklační poplatek vč. DPH

1,22 Kč

Technické parametry: stykač 3-pólový, 15,0 kW

Údaje pro hlavní obvody:
Impulzní výdržné napětí Uimp [kV]	8
počet hl. kontaktů NO	3
počet hl. kontaktů NC	0
Jmenovité izolační napětí Ui [V]	1000
Jmenovitý tepelný proud [A]	50
Jmenovitý pracovní proud Ie [A] v AC-1 pro 380..400 V	44
Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V	32
Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V	9,5
Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V	32
Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V	25
Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V	16
Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V	11
Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V	15
Max. výkon spínaného motoru v AC-3 [kW] pro 500 V	18,5
Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V	18,5
Max. výkon spínaného motoru v AC-4 [kW] pro 400 V	4,5
Max. výkon spínaného motoru v AC-4 [kW] pro 500 V	5,5
připojitelný vodič tuhý / slaněný [mm2]	1,5-16
Údaje pro pomocné obvody
počet pomocných. kontaktů NO	1
počet pomocných. kontaktů NC	1
Jmenovité izolační napětí Ui [V]	690
připojitelný vodič tuhý / slaněný [mm2]	1-2,5
Ovládání
ovládací napětí [V]	220-230
ovládací frevkence [Hz]	50
Ostatní údaje přístroje
Typ připojení hlavního obvodu: Šroubový třmen
Rozměry šířka	56
Rozměry výška	90
Rozměry hloubka	91
Hmotnost [kg]	0,554
