EP MODŘANY Stykač C17.10 220-230VAC

Značka

EP MODŘANY

Kód ELFETEX

10.038.143

EAN

8590206135672

Kód výrobce

111160867000

Recyklační poplatek vč. DPH

0,73 Kč

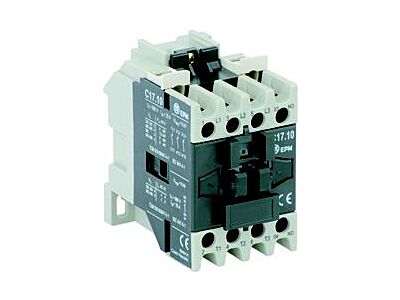

Obrázek je pouze ilustrativní.

Technické parametry: stykač 3-pólový, 5 kW

Údaje pro hlavní obvody:
Impulzní výdržné napětí Uimp [kV]	8
počet hl. kontaktů NO	3
počet hl. kontaktů NC	0
Jmenovité izolační napětí Ui [V]	690
Jmenovitý tepelný proud [A]	32
Jmenovitý pracovní proud Ie [A] v AC-1 pro 380..400 V	25
Jmenovitý pracovní proud Ie [A] v AC-3 pro 400 V	16
Jmenovitý pracovní proud Ie [A] v AC-4 pro 380..400 V	6,6
Jmenovitý pracovní proud Ie [A] v DC-1 pro 220 V	25
Jmenovitý pracovní proud Ie [A] v DC-3 pro 220 V	12
Jmenovitý pracovní proud Ie [A] v DC-5 pro 220 V	8
Max. výkon spínaného motoru v AC-3 [kW] pro 220-230 V	4
Max. výkon spínaného motoru v AC-3 [kW] pro 380-400 V	7,5
Max. výkon spínaného motoru v AC-3 [kW] pro 500 V	9
Max. výkon spínaného motoru v AC-3 [kW] pro 660-690 V	9
Max. výkon spínaného motoru v AC-4 [kW] pro 400 V	3
Max. výkon spínaného motoru v AC-4 [kW] pro 500 V	3,7
připojitelný vodič tuhý / slaněný [mm2]	1-4 / 1-2,5
Údaje pro pomocné obvody
počet pomocných. kontaktů NO	1
počet pomocných. kontaktů NC	0
Jmenovité izolační napětí Ui [V]	690
připojitelný vodič tuhý / slaněný [mm2]	1-4
Ovládání
ovládací napětí [V]	220-230
ovládací frevkence [Hz]	50
Záběrový příkon cívky [VA;W]	60
Trvalý příkon cívky [VA;W]	10,5 / 3,9
Ostatní údaje přístroje
Typ připojení hlavního obvodu: Šroubový třmen
Rozměry šířka	45
Rozměry výška	78,5
Rozměry hloubka	73
Hmotnost [kg]	0,31
